Le diagramme SIPOC est le moyen le plus rapide d'amener une salle pleine de parties prenantes à la même compréhension de ce qu'est réellement un processus, avant que quiconque ne débatte de la façon de l'améliorer. SIPOC signifie Suppliers (fournisseurs), Inputs (entrées), Process (processus), Outputs (sorties) et Customers (clients). Ces cinq colonnes réunissent, sur une seule page, tout ce dont une équipe projet a besoin pour s'accorder sur le périmètre, la direction et les responsabilités.
Qu'est-ce qu'un diagramme SIPOC ?
Un diagramme SIPOC est une cartographie de haut niveau qui résume un processus d'entreprise en cinq colonnes : fournisseurs, entrées, processus, sorties et clients. Il montre qui fournit quoi, ce qu'il en advient et qui reçoit le résultat. La plupart des cartographies de processus plongent aussitôt dans des séquences d'étapes et des embranchements de décision. Le SIPOC reste volontairement au-dessus de ce niveau de détail. Son rôle est de définir les limites du processus et les relations clés, pas de documenter chaque tâche.
Le SIPOC a été conçu comme un outil central de la méthode Six Sigma, plus précisément pour la phase Définir (Define) de DMAIC. Avant de mesurer ou d'analyser un processus, l'équipe projet a besoin d'une vision partagée de ce qu'il inclut et de ce qu'il exclut. Le SIPOC offre cette vision dans un format assez simple pour être présenté à un CFO et assez précis pour structurer un atelier d'équipe.
L'outil est aussi très utilisé en dehors des programmes Six Sigma formels. Chaque fois qu'une équipe lance une démarche d'amélioration des processus, met en place un nouveau workflow ou intègre une fonction qui dépend de passations venant d'autres services, un SIPOC aide à dissiper la confusion initiale sur qui est responsable de quoi.
Chiffres clés :
- Les projets Six Sigma qui mènent à bien une phase Définir claire, avec SIPOC et documentation du périmètre, réussissent nettement mieux que ceux qui passent directement à la mesure. Selon des travaux de l'American Society for Quality (ASQ), la dérive du périmètre est la première cause d'échec des projets DMAIC et touche plus de 60 % des projets à l'arrêt (ASQ Quality Progress, 2019).
- GE, l'un des premiers grands adeptes de DMAIC, a annoncé plus de 10 milliards de dollars de bénéfices cumulés grâce à Six Sigma entre 1996 et 2001, le SIPOC et les chartes de projet étant cités comme des outils fondateurs de la phase Définir dans ses supports de formation internes (rapports annuels de GE, 1999-2001).
- La phase Définir de DMAIC, où se situe le SIPOC, ne représente généralement que 10 à 15 % du temps total du projet, mais pèse lourdement sur la qualité du résultat. Les projets qui sautent ou bâclent cette phase ont trois fois plus de risques d'être rouverts après leur clôture (enquête auprès de praticiens de l'IASSC, 2021).
Les cinq colonnes du SIPOC
Chaque colonne répond à une question précise. Il vaut mieux que les réponses soient justes que de remplir chaque ligne à la perfection dès le premier essai.

| Colonne | Question à laquelle elle répond | Exemple (intégration d'un salarié) |
|---|---|---|
| Fournisseurs | Qui fournit les entrées ? | Système RH, manager recruteur, service informatique |
| Entrées | Qu'est-ce qui entre dans le processus ? | Lettre d'offre signée, formulaire de demande de matériel, liste des accès système |
| Processus | Quelles sont les 4 à 6 grandes étapes ? | Envoyer l'e-mail de bienvenue, préparer le matériel, planifier la session d'accueil, désigner un parrain |
| Sorties | Que produit le processus ? | Compte salarié actif, checklist d'accueil complétée, identifiants d'accès |
| Clients | Qui reçoit les sorties ? | Nouvelle recrue, son manager, équipe paie |
Quelques points à soigner pour chaque colonne :
Les fournisseurs sont les sources des entrées, pas les personnes qui exécutent le processus. Si votre processus utilise des données issues d'un CRM, le CRM (ou l'équipe qui le maintient) est un fournisseur. Le responsable du processus n'est pas un fournisseur de son propre processus.
Les entrées sont les éléments transformés ou consommés par le processus. Ce ne sont ni les personnes ni les outils. Un contrat signé est une entrée. La plateforme DocuSign n'en est pas une.
Le processus est la colonne la plus difficile à remplir correctement, car les équipes ont tendance soit à écrire une formule vague (« traiter la demande »), soit à lister 30 sous-étapes. L'objectif est de 4 à 6 grandes étapes, chacune formulée par un verbe d'action. Si vous n'y parvenez pas en moins de six étapes, votre périmètre est probablement trop large.
Les sorties sont ce que le processus fournit, pas ce qui se passe ensuite. Une session d'accueil terminée est une sortie. Un salarié productif six mois plus tard est un résultat en aval, pas une sortie du processus d'intégration.
Les clients, dans un SIPOC, sont tous ceux qui reçoivent les sorties, y compris les équipes internes. Si la sortie de votre processus de facturation va à un client, ce client est le client. S'il va aussi à l'équipe des comptes clients, elle en est également un.
SIPOC, cartographie de processus et cartographie de la chaîne de valeur
Dans la conversation courante, ces trois outils sont tous appelés « cartographies de processus », mais ils répondent à des questions différentes, à des niveaux de détail différents.

| Outil | Altitude | Question clé | Meilleur usage |
|---|---|---|---|
| SIPOC | Haut niveau (une page) | Quel est ce processus et qui y participe ? | Définition du périmètre, lancements de projet, convergence des parties prenantes |
| Cartographie de processus / logigramme | Niveau intermédiaire (étape par étape) | Que se passe-t-il exactement, dans quel ordre ? | Formation, documentation, repérage des goulots d'étranglement |
| Cartographie de la chaîne de valeur | Niveau terrain (avec données de temps) | Où se cachent les gaspillages et les délais ? | Amélioration Lean, réduction du temps de cycle |
Le SIPOC ne remplace pas une cartographie des processus métier. Il vient avant. Une fois que le SIPOC a établi ce qu'est le processus, où il commence et où il finit, un logigramme détaillé ou une cartographie de la chaîne de valeur peut zoomer sur la mécanique. Vouloir bâtir une cartographie détaillée sans SIPOC au préalable, c'est dessiner le plan d'un étage avant de s'être mis d'accord sur le bâtiment à concevoir.
Une cartographie de la chaîne de valeur va plus loin que les deux autres : elle ajoute des repères horaires, des temps d'attente et des flux d'information pour qu'une équipe appliquant la méthodologie Lean puisse quantifier les gaspillages. Le SIPOC n'inclut jamais de données de temps. Sa valeur tient à la clarté du périmètre, pas à l'analyse des gaspillages.
Pourquoi utiliser un diagramme SIPOC
Il impose un accord sur le périmètre avant que le vrai travail ne commence. La raison la plus fréquente de l'enlisement des projets d'amélioration des processus est que les membres de l'équipe n'avaient pas la même idée de ce que le processus comprenait. Un SIPOC fait émerger ces désaccords lors d'un atelier d'une heure plutôt que trois mois après le début du projet.
Il place les clients en premier. Même si le SIPOC se lit de gauche à droite (des fournisseurs aux clients), les praticiens expérimentés le remplissent de droite à gauche : on commence par les clients, puis les sorties, et on remonte à rebours. Cet ordre garde l'équipe concentrée sur ce qui compte vraiment pour ceux qui reçoivent le travail.
Il est rapide. Un atelier SIPOC dure en général de 60 à 90 minutes, avec un groupe transverse de 5 à 8 personnes. Aucun logiciel n'est nécessaire : un tableau blanc et des notes autocollantes suffisent. La simplicité est précisément l'intérêt.
Il crée une référence commune pour la suite du projet. Un SIPOC validé et affiché dans l'espace du projet devient le document d'ancrage. Quand la dérive du périmètre s'installe, l'équipe peut montrer la colonne Processus et dire « cela ne fait pas partie de nos six étapes ».
Il fonctionne dans tous les secteurs. L'outil est né dans l'industrie, mais il est tout aussi utile dans la santé, la logistique, les services financiers, le logiciel et les services professionnels. Partout où un processus répétable présente des entrées et des sorties identifiables, un SIPOC a sa place.
Erreurs courantes
Trop de détails dans la colonne Processus. Six étapes, pas une de plus. Les équipes qui listent 15 étapes dans cette colonne ont dessiné une cartographie de processus, pas un SIPOC. Si vous avez besoin de ce niveau de détail, construisez une cartographie séparée et reliez-la au SIPOC.
Confondre entrées et fournisseurs. Les entrées sont des choses (données, documents, matières). Les fournisseurs sont des sources (personnes, systèmes, équipes). Une « commande client » est une entrée. Le « client » est le fournisseur de cette entrée. Mélanger les deux rend tout le diagramme plus difficile à lire et à exploiter.
Lister le responsable du processus comme fournisseur. Les personnes qui exécutent le processus ne sont pas ses fournisseurs. Les fournisseurs se situent en dehors des limites du processus et y apportent quelque chose.
Inclure trop de sorties. Une sortie est ce que le processus produit directement, pas chacun de ses effets en aval. Retenez les 2 à 4 éléments que le processus est conçu pour fournir, et arrêtez-vous là.
Sauter la validation par les clients. La colonne Clients doit être relue par quelqu'un qui représente réellement ces clients. Les clients internes, surtout, sont souvent trop vaguement définis. « L'équipe finance » devra peut-être devenir « l'analyste comptes fournisseurs » pour être utile.
Construire le SIPOC seul. Un SIPOC créé par une seule personne dans un tableur puis envoyé pour commentaires n'a rien à voir avec un SIPOC élaboré en salle avec les personnes qui font le travail. C'est l'atelier qui fait émerger les désaccords et permet de les résoudre.
Comment créer un diagramme SIPOC

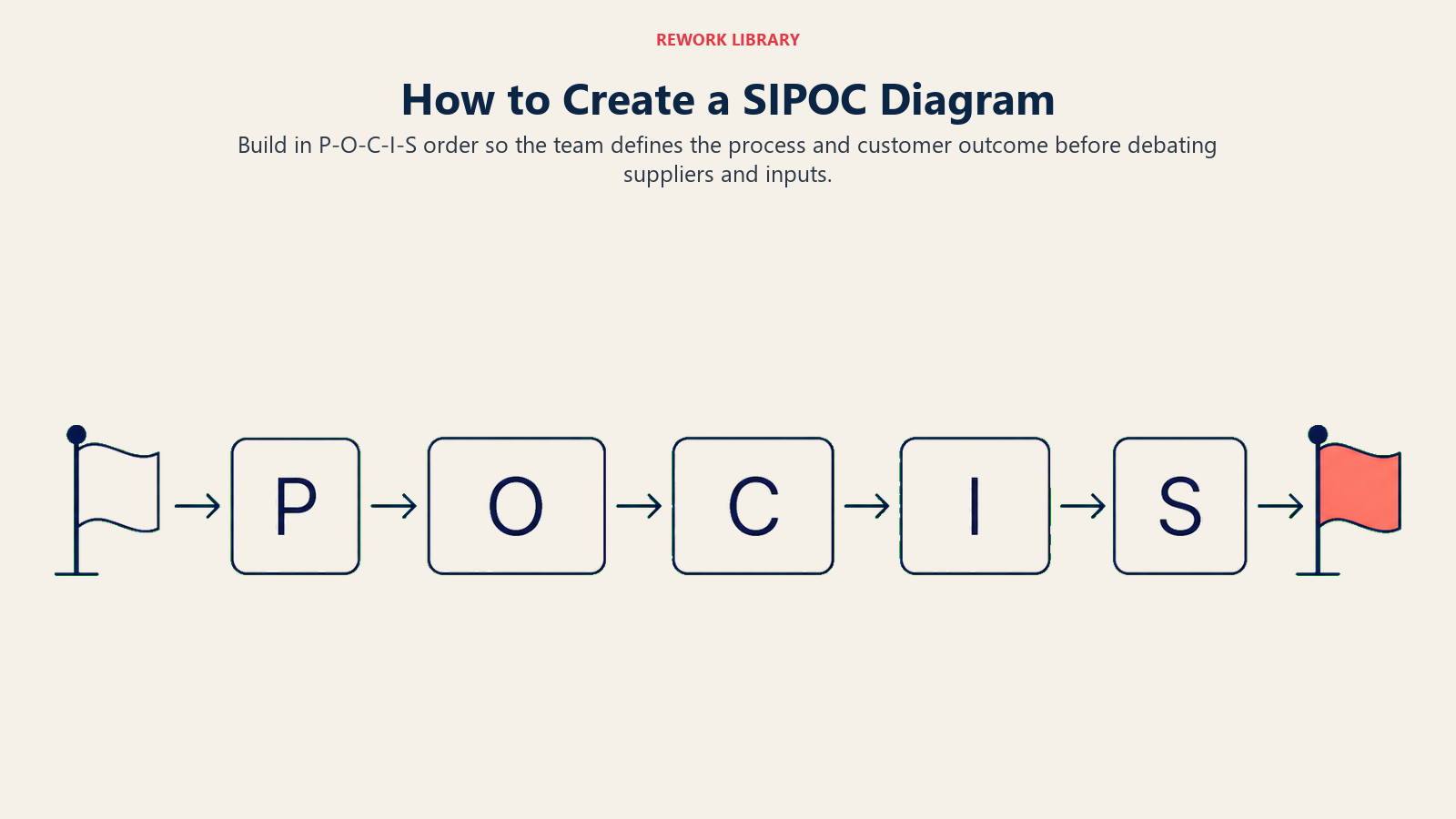

L'approche recommandée consiste à remplir les colonnes dans l'ordre P-O-C-I-S, en commençant par le processus et en terminant par les fournisseurs. L'équipe reste ainsi concentrée sur ce que fait le processus avant d'aborder l'origine des entrées.

Étape 1 : nommer le processus et définir ses limites
Écrivez le nom du processus en haut. Définissez ensuite en langage clair le déclencheur de départ et l'état final. « Commence quand : le client soumet un bon de commande. Se termine quand : la réception de la facture par le client est confirmée. » Sans ces limites, toutes les colonnes se remplissent d'éléments ambigus.
Étape 2 : lister les 4 à 6 grandes étapes du processus
Dans la colonne Processus, écrivez les principales activités dans l'ordre. Utilisez des verbes d'action : « Examiner la demande », « Approuver l'achat », « Attribuer les identifiants ». Visez 4 étapes au minimum et 6 au maximum. Si vous en avez 8 ou plus, cherchez celles qui vont ensemble à un niveau d'abstraction plus élevé.
Étape 3 : identifier les sorties
Listez ce que le processus produit directement, c'est-à-dire ses livrables et non les résultats ni les effets en aval. Un contrat signé, un compte créé, une checklist complétée. Limitez-vous à 2 à 4 sorties.
Étape 4 : identifier les clients
Listez chaque personne, équipe ou système qui reçoit ces sorties, clients internes compris. Si le manager de la nouvelle recrue reçoit une notification à la fin de l'intégration, il est client de cette sortie.
Étape 5 : identifier les entrées et les fournisseurs
Remontez à partir des étapes du processus. De quoi chaque étape a-t-elle besoin pour démarrer ? Ce sont vos entrées. Et qui ou quoi fournit chacune d'elles ? Ce sont vos fournisseurs. C'est souvent là que les équipes découvrent des entrées manquantes ou des responsabilités floues, ce qui est précisément le but de l'exercice.
Une fois les cinq colonnes remplies, faites valider le SIPOC par le responsable du processus et par au moins un représentant du groupe de clients. Un tour de relecture suffit généralement à repérer les erreurs les plus courantes.
Exemple de SIPOC
Voici un SIPOC complet pour le processus de traitement des commandes d'un café. Il est assez simple pour que la structure apparaisse clairement, et assez réaliste pour montrer comment chaque colonne se rattache aux autres.

Nom du processus : traitement de la commande client Début : le client arrive au comptoir Fin : le client reçoit sa commande terminée
| Fournisseurs | Entrées | Processus | Sorties | Clients |
|---|---|---|---|---|
| Fournisseur de café | Grains de café | 1. Prendre la commande du client | Boisson préparée | Client sur place |
| Fournisseur de produits laitiers | Lait, crème | 2. Confirmer le paiement | Reçu imprimé | Client à emporter |
| Fournisseur de gobelets | Gobelets en carton, couvercles | 3. Préparer la boisson | Notification de commande prête | Application de fidélité (pour l'enregistrement des points) |
| Programme de formation des baristas | Barista formé | 4. Annoncer la commande et la remettre | ||
| Système de caisse | Terminal de paiement | 5. Enregistrer la transaction |
Quelques points à remarquer :
La colonne Processus compte exactement cinq étapes, chacune formulée par un verbe d'action. La colonne Sorties indique ce que le processus produit, et non la satisfaction des clients ou leurs visites répétées. La colonne Clients inclut l'application de fidélité, car la sortie du journal des transactions l'alimente. Et la colonne Fournisseurs inclut le programme de formation, car une main-d'œuvre formée est une vraie entrée qui vient bien de quelque part.
Pour des processus plus complexes, chaque ligne du tableau représente un couple entrée-fournisseur ou un couple sortie-client. Les lignes n'ont pas à être en nombre égal d'une colonne à l'autre.
Bonnes pratiques
- Remplissez dans l'ordre P-O-C-I-S, pas de gauche à droite. Commencez par le processus, puis les sorties, les clients, les entrées et enfin les fournisseurs. L'équipe reste ainsi centrée sur ce que fait le processus avant de débattre de qui fournit quoi.
- Utilisez des notes autocollantes en atelier. Les notes physiques permettent de déplacer les éléments sans débat. Les outils numériques ajoutent de la friction en séance.
- Un seul processus par SIPOC. Si vous avez besoin de deux SIPOC pour décrire un workflow, il s'agit peut-être de deux processus à cadrer séparément.
- Écrivez les sorties sous forme de noms et les étapes sous forme de verbes. « Demande approuvée » est une sortie. « Approuver la demande » est une étape. Une forme grammaticale homogène rend le diagramme plus rapide à lire.
- Gardez le premier jet brut. L'objectif de l'atelier est de faire émerger les désaccords, pas de produire un document soigné. Peaufinez-le une fois l'équipe d'accord.
- Reliez le SIPOC à votre charte de projet. Dans un projet DMAIC, les limites du SIPOC doivent correspondre au périmètre du processus défini dans la charte. Si ce n'est pas le cas, l'un des deux est faux.
- Utilisez-le pour l'onboarding. Le SIPOC est l'un des moyens les plus rapides d'expliquer un processus complexe à un nouveau membre de l'équipe qui n'a pas encore besoin de tout le détail étape par étape.
Un SIPOC est rarement la dernière cartographie que vous dessinerez. Mais c'est presque toujours la bonne première. Faites valider les cinq colonnes, faites approuver les limites du périmètre, et le reste du travail d'amélioration aura une base solide. Sautez cette étape, et vous passerez les trois mois suivants à découvrir, par tâtonnements pénibles, ce qu'un atelier de 90 minutes vous aurait montré dès le premier jour.
Pour les équipes qui débutent en gestion des processus, le SIPOC se combine naturellement avec la cartographie des processus métier, la méthodologie Lean et DMAIC, au sein d'une boîte à outils cohérente pour rendre le travail visible et améliorable.
