Un diagramme en couloirs organise l'organigramme d'un processus en couloirs horizontaux ou verticaux, chaque couloir représentant un rôle, une équipe ou un service. Il montre non seulement ce qui se passe dans un processus, mais aussi qui réalise chaque étape et à quel endroit le travail franchit la frontière entre deux fonctions.
Ce dernier point est l'essentiel. La plupart des schémas de processus fondent tous les acteurs dans une seule séquence linéaire. Le diagramme en couloirs, lui, les garde séparés : les passages de relais sont littéralement tracés en travers du schéma. On voit d'un coup d'œil à quel moment une tâche quitte une équipe pour arriver chez une autre, et c'est cette visibilité qui aide à repérer les retards, les responsabilités oubliées et les trous dans la chaîne de responsabilité.
Qu'est-ce qu'un diagramme en couloirs ?
Un diagramme en couloirs (appelé aussi organigramme transverse ou diagramme de type « pool and lane ») est une cartographie de processus qui divise l'espace du schéma en couloirs parallèles, chacun attribué à un seul acteur : un rôle, un service, un système ou une partie externe. Les étapes sont placées dans le couloir de celui qui en est responsable. Les flèches qui passent d'un couloir à un autre représentent des passages de relais (handoffs), c'est-à-dire les moments où la responsabilité est transférée d'une partie à la suivante.
Le format a été popularisé par Geary Rummler et Alan Brache dans leur livre de 1990 Improving Performance, qui introduisait ce qu'ils appelaient des « organigrammes de déploiement » ou « cartographies de processus transverses ». Le nom « swimlane » est resté, car les couloirs rappellent ceux d'une piscine.
Chiffres clés :
- Une étude de McKinsey a constaté que les défauts de coordination entre fonctions sont responsables d'environ 80 % des retards et des défauts dans les processus de travail de la connaissance. Les diagrammes en couloirs rendent ces points de coordination visibles, ce qui explique qu'ils soient une première étape classique de tout projet d'amélioration de processus transverse (McKinsey Quarterly, 2020).
- Des recherches publiées dans la MIT Sloan Management Review ont montré que la seule visibilité du processus, avant tout travail de refonte, peut réduire le temps de cycle de 15 à 25 %, car les équipes s'autocorrigent dès qu'elles voient où le travail reste en attente (MIT SMR, 2019).
- L'Object Management Group (OMG), qui régit la norme BPMN (business process model and notation), estime que plus de 70 % des diagrammes BPMN en production utilisent les pools de couloirs comme principale structure d'organisation (OMG BPMN 2.0 Usage Survey, 2021). « La plupart des problèmes de processus ne viennent pas de personnes qui échouent dans leur fonction. Ils viennent de ce que personne n'est responsable de l'espace entre les fonctions. » (Geary Rummler, Improving Performance, 1990.)

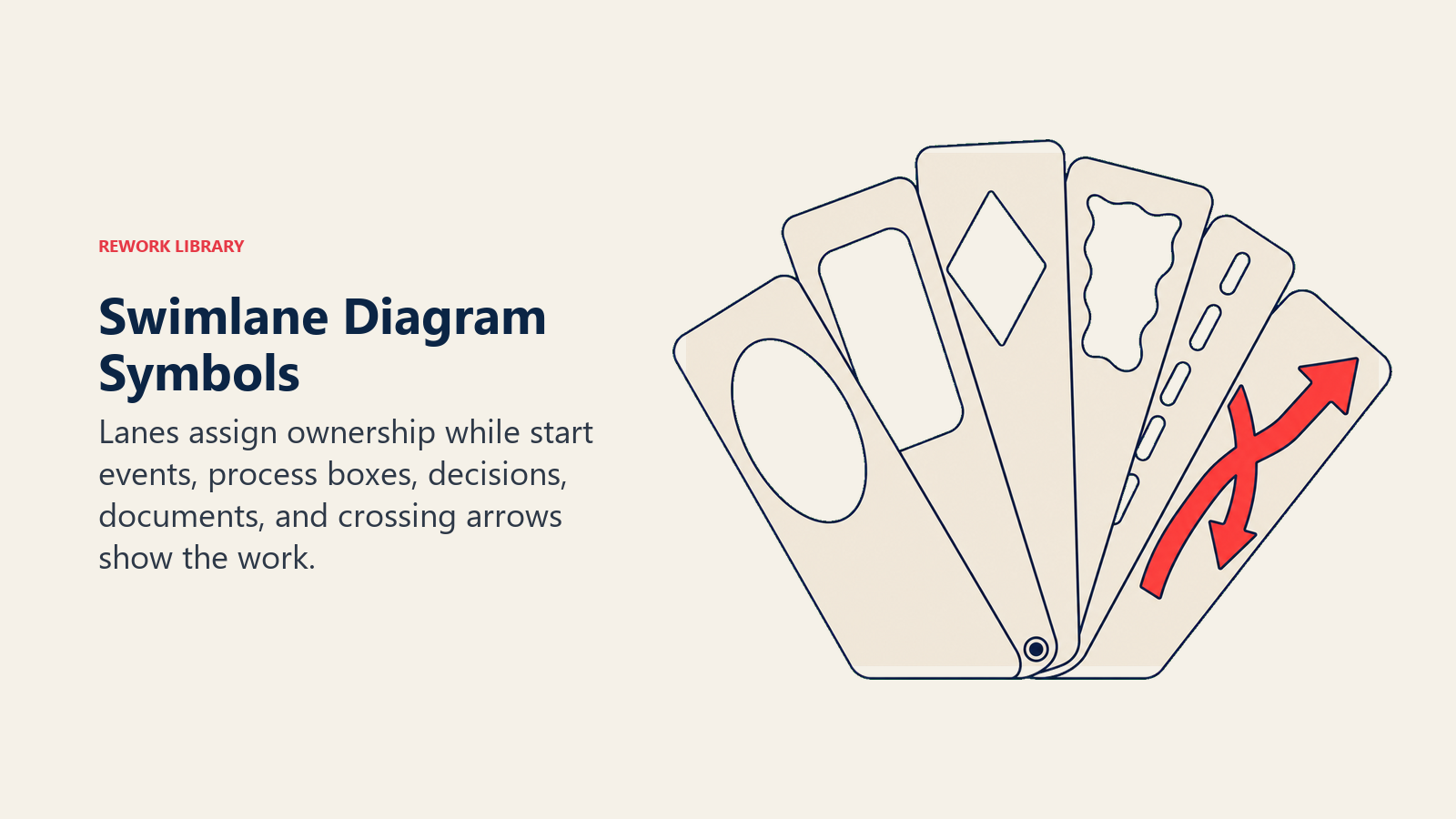

Symboles et notation du diagramme en couloirs
Les diagrammes en couloirs empruntent leur jeu de symboles à l'organigramme classique, mais ajoutent un élément structurel : le couloir lui-même.

| Symbole | Forme | Signification |
|---|---|---|
| Début / Fin | Ovale ou cercle | L'événement qui déclenche le processus ou signale son achèvement |
| Étape de processus | Rectangle | Une tâche ou une activité réalisée par l'acteur de ce couloir |
| Décision | Losange | Un point de branchement oui/non qui oriente le flux vers des étapes suivantes différentes |
| Document | Rectangle à bas ondulé | Un formulaire, un rapport, un e-mail ou un autre document produit ou consommé |
| Flèche de passage de relais | Flèche qui franchit la limite d'un couloir | La responsabilité passe d'un acteur à un autre |
| Couloir | Bande horizontale ou verticale | L'acteur (rôle, service ou système) responsable des étapes qu'elle contient |
| Pool | Bordure extérieure autour de tous les couloirs | Le processus global ou le workflow de bout en bout cartographié |
Couloirs horizontaux ou verticaux. Les deux orientations sont valables. Les couloirs horizontaux (une ligne par acteur, avec un flux qui va de gauche à droite) sont plus courants en entreprise, car ils se lisent naturellement pour des équipes occidentales. Les couloirs verticaux (une colonne par acteur, avec un flux qui va de haut en bas) sont courants dans le logiciel et la documentation technique. Le choix est purement pratique : retenez celui qui tient dans votre page ou votre écran sans le surcharger.
Nombre de couloirs. Les diagrammes en couloirs les plus efficaces comptent entre trois et six couloirs. En dessous de trois, vous n'avez sans doute pas besoin de couloirs, car un organigramme classique suffit. Au-delà de six, le schéma devient difficile à lire ; envisagez alors de scinder le processus en deux diagrammes ou de regrouper les acteurs les moins fréquents dans un couloir commun.

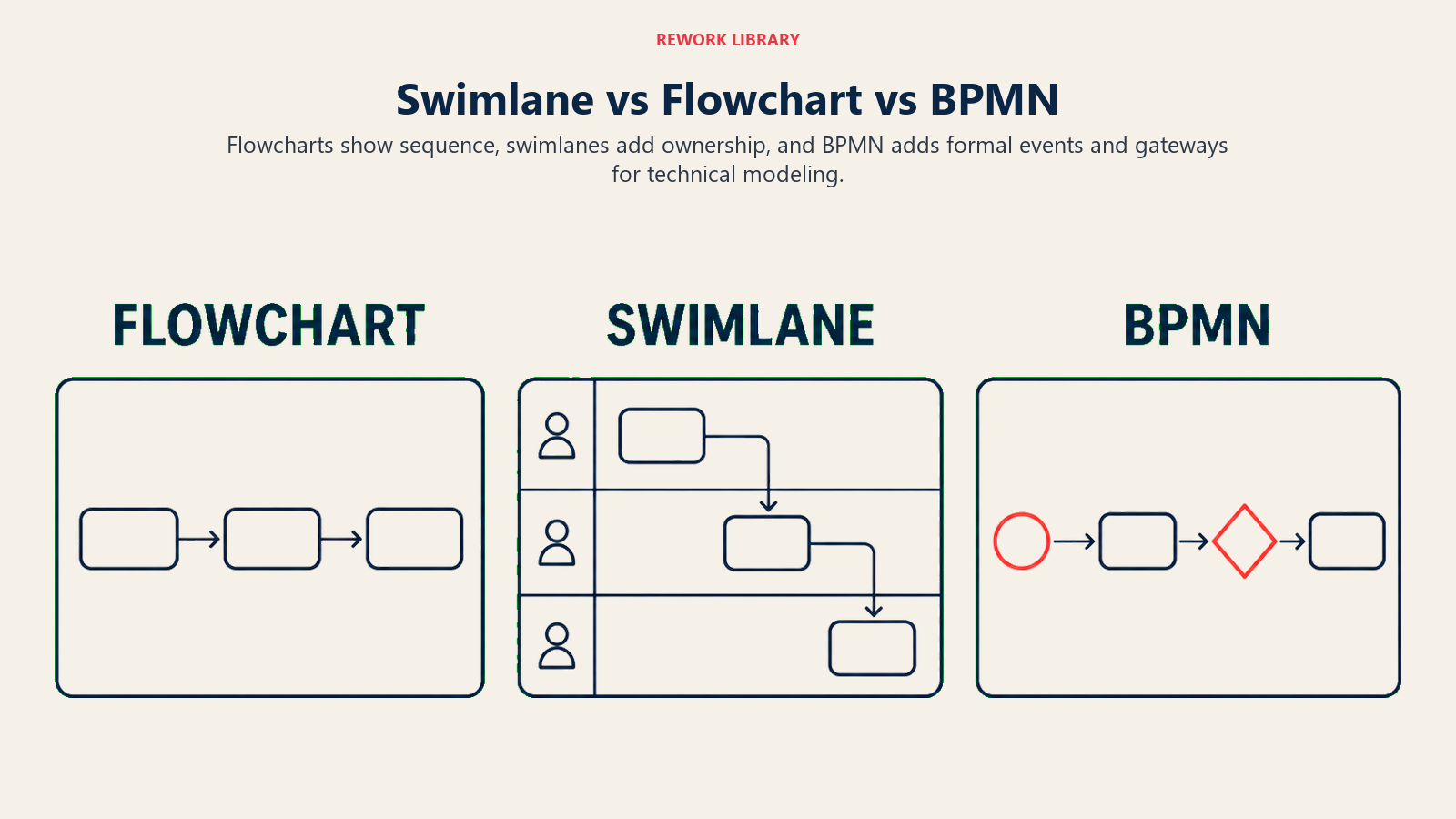

Diagramme en couloirs, organigramme et BPMN
Ces trois formats sont proches, mais répondent à des besoins différents.

| Format | Organisé par | Montre les passages de relais ? | Idéal pour |
|---|---|---|---|
| Organigramme | Séquence d'étapes | Seulement avec une annotation manuelle | Documenter un processus à un seul acteur ou un processus simple en plusieurs étapes |
| Diagramme en couloirs | Acteur (rôle / service) | Oui, par sa structure | Processus transverses où la responsabilité des étapes compte |
| BPMN | Pools et couloirs avec notation complète des événements et des passerelles | Oui, avec une sémantique formelle | Modélisation technique de processus, automatisation ou spécifications d'intégration de systèmes |
Un organigramme vous montre ce qui se passe. Un diagramme en couloirs vous montre ce qui se passe et qui est responsable de chaque étape. Le BPMN va plus loin et propose une notation normalisée, lisible par machine, avec un vocabulaire de symboles plus riche pour les événements, les flux de messages et les sous-processus.
Pour la plupart des équipes métier qui documentent un processus ou réalisent une première cartographie des processus métier, un diagramme en couloirs offre le bon niveau de détail. Il est assez visuel pour un atelier, assez précis pour mettre au jour les trous de responsabilité, et assez simple pour que des parties prenantes sans formation à la modélisation le lisent en quelques secondes.

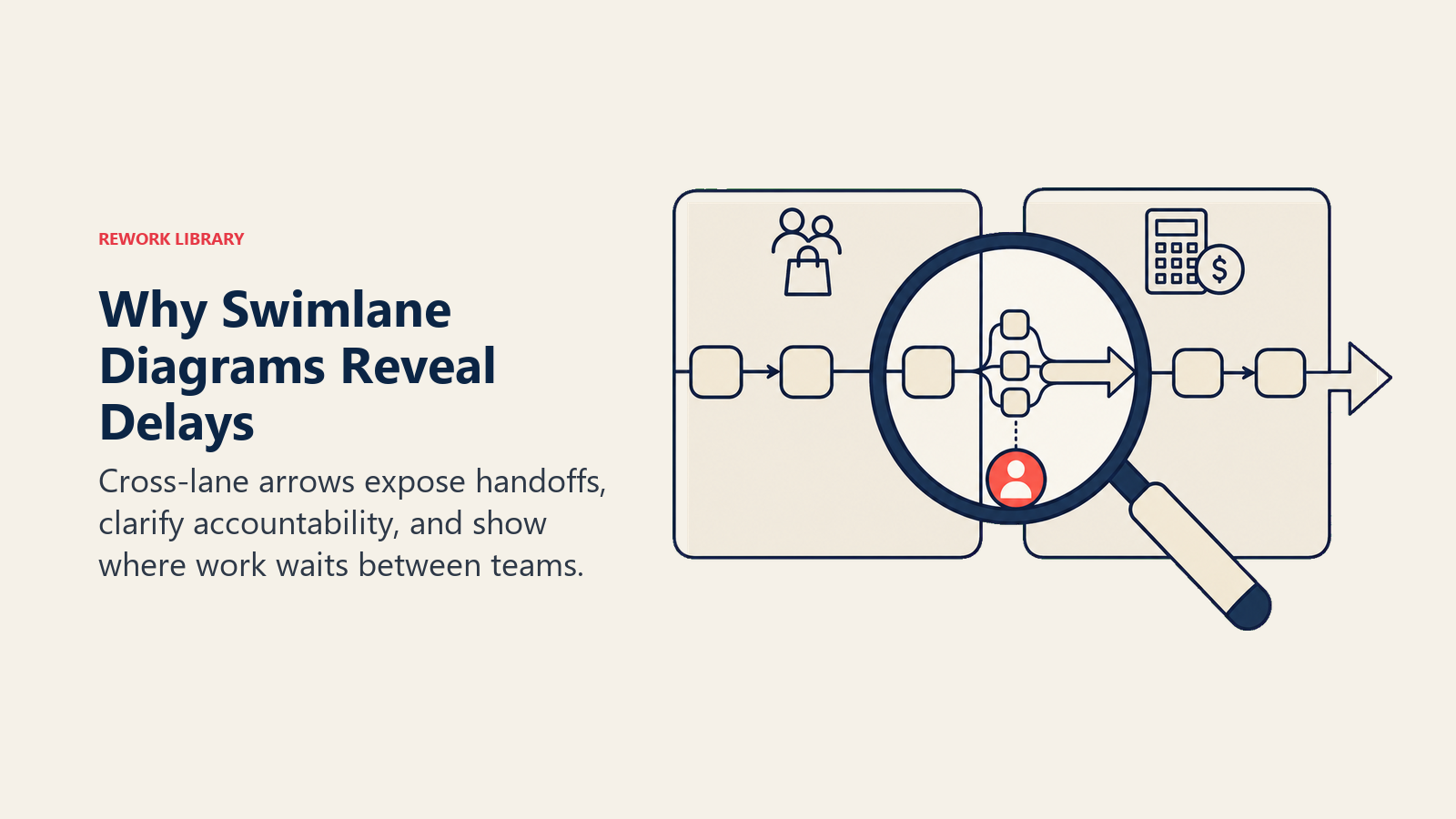

Les avantages des diagrammes en couloirs
Les passages de relais deviennent impossibles à ignorer. Dans un organigramme classique, l'étape où les ventes transmettent un lead qualifié à la finance n'est qu'une case de plus dans une séquence. Dans un diagramme en couloirs, c'est une flèche qui franchit littéralement une frontière. Tout le monde dans la salle la voit. Ce visuel permet de compter facilement les passages de relais, de se demander lesquels sont nécessaires et de repérer où les retards s'accumulent.

La responsabilité est intégrée à la structure. Chaque couloir ayant un responsable nommé, il n'y a aucune ambiguïté sur qui est responsable d'une étape donnée. C'est important dans un travail de standardisation des processus, où les équipes doivent rédiger des procédures opérationnelles standard une fois qu'elles se sont accordées sur le flux actuel.
L'analyse des causes racines devient plus simple. Quand un processus déraille, les équipes passent souvent des heures à débattre de la faute de chacun. Un diagramme en couloirs fait passer la discussion du reproche à la structure. On regarde le schéma et on se demande où le passage de relais a cassé, pas qui l'a cassé. Les échanges autour de la gestion des processus métier deviennent alors productifs plutôt que politiques.
Il passe de l'atelier à la documentation. Vous pouvez esquisser un diagramme en couloirs sur un tableau blanc en 30 minutes pour animer un atelier de découverte. Vous pouvez aussi en produire une version soignée pour un manuel de processus, un audit de conformité ou une démarche complète de réingénierie des processus métier.
Il se combine naturellement avec d'autres outils. Les diagrammes en couloirs fonctionnent bien avec un diagramme SIPOC (qui définit le périmètre et les parties prenantes avant de dessiner) et avec la cartographie de la chaîne de valeur (qui ajoute des données de temps et de gaspillage à une vue du flux).
Erreurs courantes
Trop de couloirs. Ajouter un couloir pour chaque personne concernée transforme le schéma en grille que personne ne suit. Regroupez les contributeurs individuels par catégories de rôle (par exemple « Account Manager » plutôt que le nom de chaque personne), sauf si la distinction a vraiment de l'importance.
Mélanger les niveaux de détail. Un diagramme en couloirs doit représenter les étapes à un niveau d'abstraction homogène. Si un couloir indique « Vérifier la facture » et un autre « Ouvrir l'e-mail, contrôler la pièce jointe, transmettre au contrôleur, se connecter au système, saisir les lignes, cliquer sur Enregistrer », ces deux étapes ne sont pas au même niveau. Choisissez une granularité et appliquez-la partout.
Dessiner le processus idéal au lieu du processus réel. C'est l'erreur la plus fréquente dans tout exercice de cartographie de l'état actuel et de l'état cible. Les équipes décrivent naturellement ce qui devrait se passer, pas ce qui se passe. Commencez par le processus actuel. On ne peut pas améliorer ce qu'on n'a pas cartographié honnêtement.
Laisser les passages de relais implicites. Une flèche étiquetée « envoie à » ne suffit pas. Précisez ce qui est réellement transmis : un formulaire précis, une notification système, une validation orale. Des passages de relais flous créent une responsabilité floue.
Aucune étape de validation. Un schéma dessiné par une seule personne ou une seule équipe contient presque toujours des erreurs. Des étapes manquent. La séquence est fausse. Un couloir est oublié. Parcourez toujours le schéma avec les personnes qui font réellement le travail avant de le tenir pour une référence.

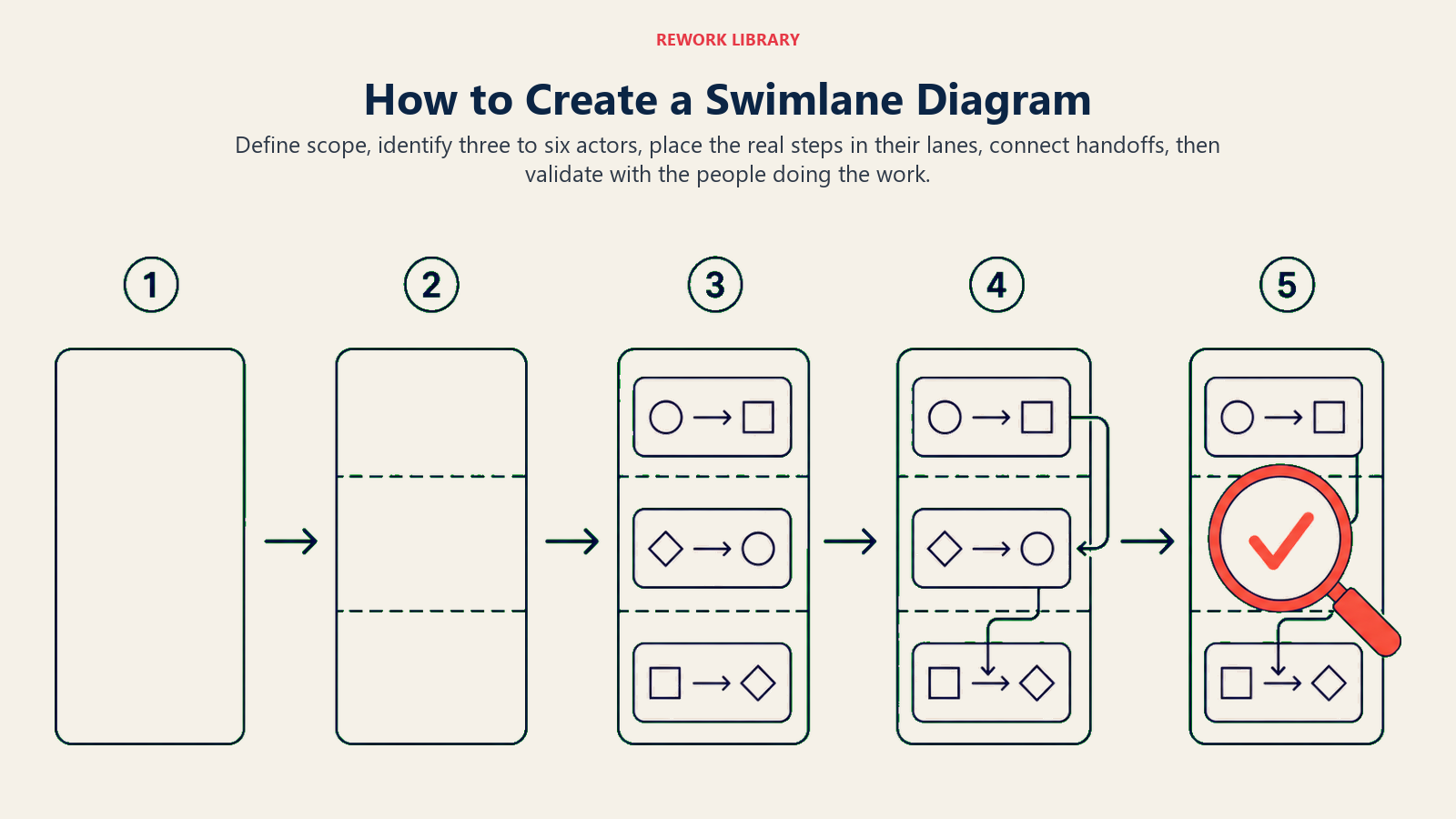

Comment créer un diagramme en couloirs
Définissez le périmètre, identifiez de trois à six acteurs, placez les étapes réelles dans leurs couloirs, reliez les passages de relais, puis validez avec les personnes qui font le travail.

Étape 1 : définir le périmètre
Nommez le processus et ses points de départ et d'arrivée. « Exécution des commandes » est trop large. « Exécution des commandes, de la confirmation d'achat du client à l'impression de l'étiquette d'expédition » est un périmètre. Écrivez-le en haut du schéma avant de dessiner la moindre case. Sans périmètre clair, le schéma part dans tous les sens.
Étape 2 : identifier les acteurs et créer les couloirs
Listez chaque rôle, service ou système qui intervient dans le processus. Chacun obtient son propre couloir. Si vous en avez plus de six, cherchez les acteurs qui peuvent être regroupés ou les rôles qui n'apparaissent qu'une fois pour une étape mineure (ils peuvent souvent être annotés plutôt que dotés d'un couloir complet).
Choisissez l'orientation : les couloirs horizontaux sont généralement plus faciles pour les ateliers de processus métier ; les couloirs verticaux conviennent mieux aux schémas techniques dont le flux va naturellement de haut en bas.
Étape 3 : lister toutes les étapes du processus
Avant de placer quoi que ce soit dans le schéma, écrivez chaque étape dans une liste à plat. Cela évite de vous enfermer dans un dessin dont la séquence n'a plus de sens visuel. Pour chaque étape, notez quel acteur en est responsable.
Étape 4 : placer les étapes dans les bons couloirs
Reportez chaque étape dans son couloir, dans l'ordre. Utilisez les symboles standard : rectangles pour les tâches, losanges pour les décisions, ovales pour les événements de début et de fin. Gardez des libellés courts, de deux à cinq mots par case. Un libellé long indique qu'une étape doit être décomposée ou que vous mélangez les niveaux de détail.
Étape 5 : tracer les passages de relais
Ajoutez des flèches entre les étapes. Les flèches qui restent dans un couloir montrent la séquence interne. Celles qui franchissent la limite d'un couloir montrent les passages de relais. Mettez-les en valeur visuellement : certaines équipes utilisent une autre couleur ou un trait plus épais pour les flèches inter-couloirs, afin qu'elles ressortent.
À ce stade, vous découvrirez souvent des étapes oubliées, ou vous vous rendrez compte qu'un passage de relais que vous pensiez simple suppose en fait trois allers-retours. C'est le diagramme qui joue son rôle.
Étape 6 : valider et affiner
Parcourez le schéma terminé avec au moins une personne qui fait le travail au quotidien. Posez deux questions : « Est-ce conforme à ce qui se passe réellement ? » et « Manque-t-il quelque chose ? ». Attendez-vous à des révisions. Il faut généralement deux ou trois itérations pour qu'un diagramme en couloirs reflète la réalité assez fidèlement pour servir à l'amélioration.
Après validation, ajoutez des données supplémentaires si le processus le justifie : temps moyen par étape, taux de défauts, taille des files d'attente. C'est la passerelle vers la cartographie de la chaîne de valeur ou un chantier Kaizen.
Exemples de diagrammes en couloirs
Ces trois exemples couvrent des processus courants où les passages de relais entre fonctions créent le plus de frictions.
| Processus | Couloirs (acteurs) | Principaux passages de relais |
|---|---|---|
| Onboarding d'un salarié | RH, IT, Responsable recruteur, Finance, Nouveau salarié | Les RH remettent la lettre d'offre au candidat ; l'IT reçoit la demande d'équipement des RH ; le responsable recruteur déclenche les accès aux systèmes avec l'IT ; la Finance reçoit la configuration de paie des RH |
| Exécution des commandes | Client, Équipe commerciale, Entrepôt, Expédition, Finance | Le client transmet sa commande à l'équipe commerciale ; celle-ci confirme et la libère vers l'entrepôt ; l'entrepôt prévient l'expédition quand la commande est emballée ; l'expédition déclenche la facture auprès de la Finance |
| Validation des factures | Fournisseur, Comptabilité fournisseurs, Responsable de service, Directeur financier, Comptabilité | Le fournisseur soumet sa facture à la comptabilité fournisseurs ; celle-ci impute et oriente vers le responsable de service ; le responsable valide et la renvoie ; au-delà d'un seuil, elle escalade au directeur financier ; ce dernier valide et la comptabilité fournisseurs la transmet à la comptabilité pour paiement |
L'exemple de la validation des factures est particulièrement utile pour comprendre pourquoi un simple paiement prend parfois trois semaines. En dessinant les passages de relais, on voit qu'une facture supérieure à un certain montant rebondit entre quatre personnes avant d'être payée, et que chaque rebond ajoute un délai d'attente moyen. Une fois que les équipes le voient, la discussion sur l'amélioration devient évidente.
Bonnes pratiques (à faire et à éviter)
| À faire | À éviter |
|---|---|
| Limiter les libellés à deux à cinq mots par étape | Écrire des phrases complètes dans les cases du schéma |
| Utiliser trois à six couloirs pour rester lisible | Créer un couloir pour chaque personne |
| Valider avec les personnes qui font le travail | Considérer un premier brouillon comme définitif |
| Cartographier d'abord le processus réel, puis le processus idéal | Commencer par l'état cible avant d'avoir documenté l'état actuel |
| Utiliser des formes de symboles cohérentes partout | Mélanger cercle, ovale et rectangle arrondi pour le même type de symbole |
| Mettre en évidence visuellement les flèches inter-couloirs | Laisser toutes les flèches identiques |
| Noter ce qui est transmis à chaque passage de relais | Étiqueter les passages de relais avec un simple « envoie à » ou « notifie » |
Questions fréquentes sur le diagramme en couloirs
Quelle est la différence entre un diagramme en couloirs et un organigramme transverse ?
Il n'y en a pas : c'est la même chose. « Organigramme transverse » est le nom le plus descriptif du format. « Diagramme en couloirs » est le terme courant, tiré de l'aspect visuel des couloirs. Les deux désignent une cartographie de processus organisée par acteur, avec des passages de relais représentés par des flèches qui franchissent les limites de couloirs. Certains outils emploient aussi « diagramme pool and lane » pour la même structure.
Quand utiliser un diagramme en couloirs plutôt qu'un organigramme classique ?
Utilisez un diagramme en couloirs dès que plusieurs rôles ou services interviennent dans un processus et que la responsabilité des étapes compte. Si une seule personne ou équipe mène tout le processus du début à la fin, un organigramme classique est plus simple et tout aussi utile. Le format en couloirs apporte de la valeur précisément quand il faut montrer qui fait quoi et où le travail passe d'une partie à l'autre.
À partir de combien de couloirs est-ce trop ?
Au-delà de six couloirs, la plupart des diagrammes deviennent difficiles à lire sur une page ou un écran standard. Si votre processus fait vraiment intervenir plus de six acteurs distincts, demandez-vous si certains peuvent être regroupés ou s'il faut scinder le processus en deux diagrammes couvrant des sous-processus.
Quels outils utilise-t-on couramment pour dessiner des diagrammes en couloirs ?
Lucidchart, Miro, Microsoft Visio et Draw.io (Diagrams.net) prennent tous en charge nativement les diagrammes en couloirs. Pour des esquisses rapides en atelier, un tableau blanc avec des notes autocollantes fonctionne bien : une couleur par acteur, une note par étape, les notes collées dans leurs couloirs.
Quel est le lien entre un diagramme en couloirs et le BPMN ?
Le BPMN (business process model and notation) prolonge le format en couloirs avec un jeu de symboles normalisé et lisible par machine. Un diagramme en couloirs est informel et souple. Le BPMN est une spécification formelle régie par l'Object Management Group. Les équipes qui documentent des processus ou les conçoivent en vue de leur automatisation commencent généralement par un diagramme en couloirs, puis le formalisent en BPMN.
Le travail transverse est l'endroit où se logent la plupart des problèmes de processus. Tracer explicitement les passages de relais, plutôt que de supposer que chacun partage la même représentation mentale, est la première étape pour les corriger. Un diagramme en couloirs est rarement le dernier outil qu'une équipe utilise dans un projet d'amélioration de processus, mais c'est souvent celui qui rend le vrai problème visible pour la première fois.
