Arbre CTQ : comment définir les exigences critiques pour la qualité

Qu'est-ce qu'un arbre CTQ ? Un arbre ramifié à trois niveaux : une bulle de parole client pour racine, trois branches de facteurs et plusieurs feuilles en forme d'instrument de mesure, dont une feuille cible corail.

Turn this article into takeaways for your work.

Each assistant summarizes the article only for you and suggests best practices for your work.

Un arbre CTQ est l'un des outils les plus pratiques de Six Sigma. Il prend un besoin client général, du type « je veux un produit fiable », et le décompose en exigences précises et mesurables sur lesquelles les ingénieurs et les équipes processus peuvent réellement travailler. Sans cette étape de traduction, les équipes finissent par optimiser des éléments qui semblent pertinents, mais qui ne correspondent pas à ce qui compte pour le client.

Son nom complet est arbre des exigences critiques pour la qualité (CTQ, pour critical to quality). On le déploie généralement parmi les premiers outils de la phase Define de DMAIC. Il fait le lien entre la parole brute du client et les indicateurs cibles d'un projet.

Qu'est-ce qu'un arbre CTQ ?

Un arbre CTQ (critical to quality) est un diagramme structuré qui traduit un besoin client en catégories de facteurs, puis en caractéristiques de qualité précises et mesurables, assorties d'objectifs de performance définis. Il se lit de gauche à droite : un besoin, deux à quatre facteurs par besoin, et deux à quatre CTQ mesurables par facteur.

L'enjeu est la précision. « Les clients veulent une livraison rapide » est un besoin. Il indique la direction, pas la destination. Un arbre CTQ vous oblige à demander ce que « rapide » signifie vraiment pour le client (le délai entre la commande et l'expédition, le temps de transit porte à porte, ou la visibilité du suivi en temps réel ?), puis à définir la spécification mesurable qui, si elle est respectée, satisfait le besoin.

Les arbres CTQ proviennent des études de voix du client (VoC). La VoC recueille le langage brut des clients. L'arbre CTQ le traduit en termes techniques et opérationnels. Ces CTQ deviennent ensuite les Y (variables dépendantes) autour desquels se construit un projet DMAIC ou DMADV.

Chiffres clés :

  • Les entreprises qui relient directement leurs indicateurs de qualité aux exigences des clients réduisent le coût des défauts de 20 à 30 % par rapport à celles qui s'en tiennent à des spécifications définies en interne (American Society for Quality, rapport 2023 State of Quality).
  • La non-qualité coûte aux industriels américains environ 5 à 30 % de leur chiffre d'affaires brut, selon la maturité de leurs systèmes qualité (ASQ Quality Cost Survey).
  • Les projets Six Sigma qui démarrent avec un arbre CTQ validé atteignent la phase Improve 40 % plus vite en moyenne, car le système de mesure est déjà correctement cadré (benchmarks sectoriels d'iSixSigma).

Les trois niveaux d'un arbre CTQ

Tout arbre CTQ comporte exactement trois niveaux. Chaque niveau répond à une question différente.

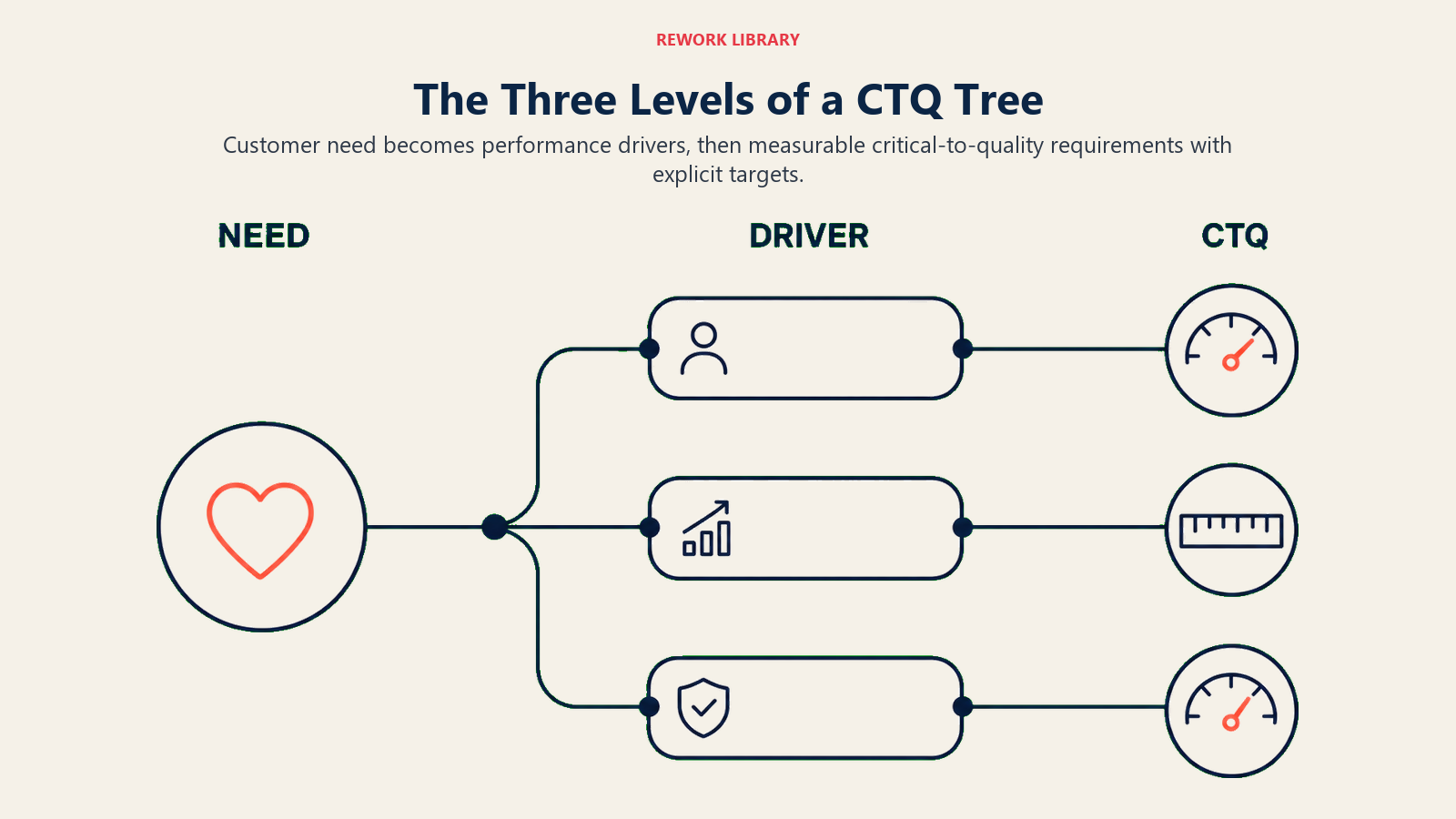

Les trois niveaux d'un arbre CTQ : un large cadre ramifié de gauche à droite avec trois niveaux nettement séparés, BESOIN, FACTEUR, CTQ ; un besoin se déploie en trois facteurs, chacun menant à une petite jauge ou règle.

Niveau Nom Question à laquelle il répond Exemple
Niveau 1 Besoin Que veut en fin de compte le client ? Livraison rapide
Niveau 2 Facteur Qu'est-ce qui fait que ce besoin est satisfait ou non ? Rapidité de traitement des commandes, temps de transit du transporteur, transparence du suivi
Niveau 3 CTQ (critical to quality) Quelle caractéristique précise et mesurable prouve que le facteur est maîtrisé ? Commande confirmée et expédiée sous 24 heures, temps de transit inférieur à 3 jours pour les commandes standard, mise à jour du suivi en temps réel toutes les 4 heures

Le CTQ du niveau 3 doit toujours porter un objectif et une limite de spécification. « Moins de 3 jours » est un CTQ. « Rapide » n'en est pas un. Si vous ne pouvez pas écrire un test réussite/échec, vous n'êtes pas encore arrivé au niveau 3.

Arbre CTQ et autres outils qualité

Les arbres CTQ s'inscrivent dans une chaîne d'outils, pas de façon isolée. Savoir où ils se situent par rapport aux autres évite de se tromper sur le moment de les utiliser.

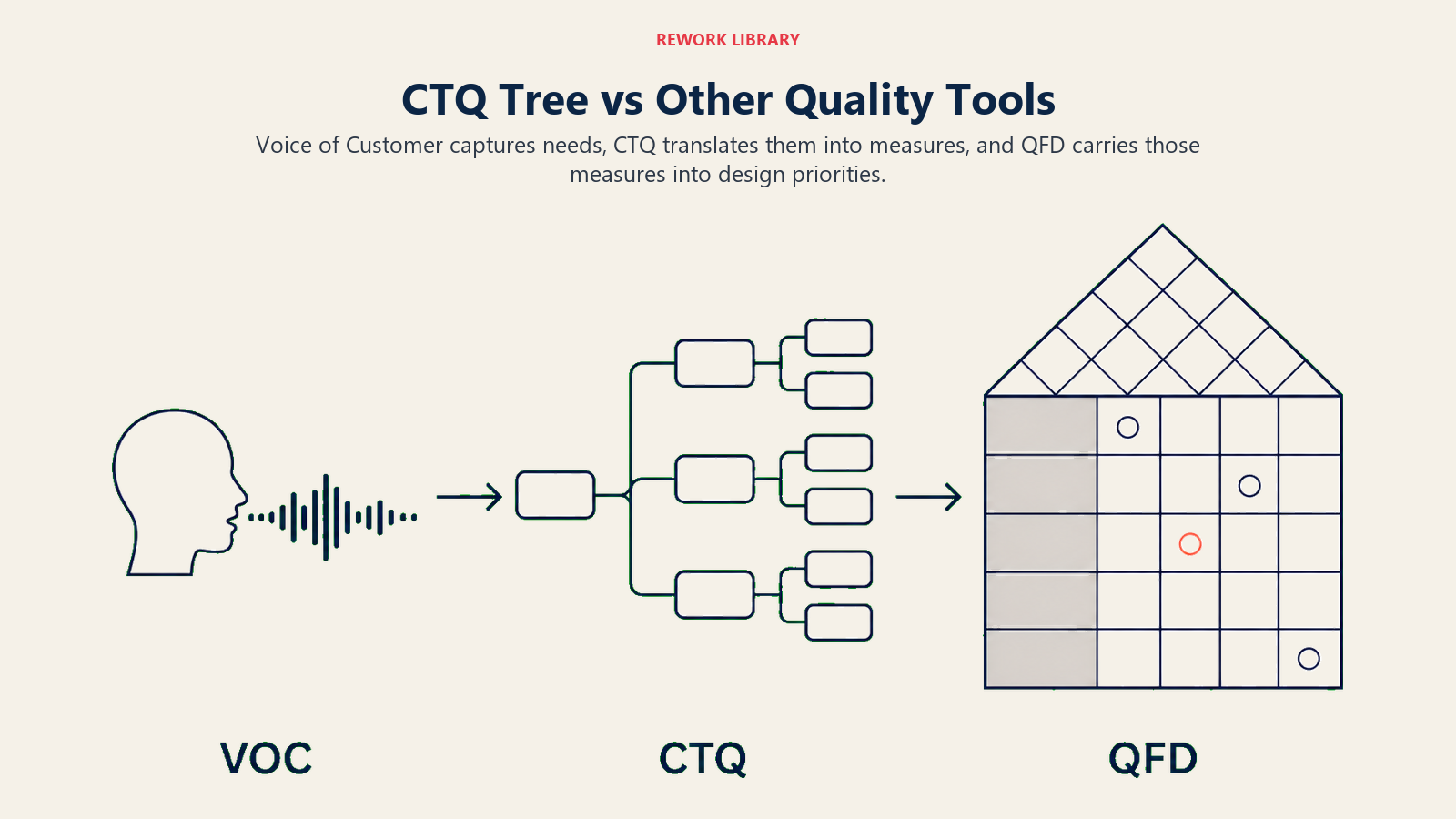

Arbre CTQ et autres outils qualité : un passage de relais entre trois outils, une onde de voix du client qui entre dans un arbre CTQ ramifié, puis alimente une matrice de conception en forme de maison ; libellés VOC, CTQ, QFD et flèches claires.

La voix du client (VoC) recueille ce que disent les clients dans leurs propres mots, par des enquêtes, des entretiens, des tickets de support et des commentaires NPS. Elle est qualitative et souvent floue. Une démarche VoC peut faire ressortir « j'aimerais que le processus de commande soit moins confus », ce qui est un besoin mais pas une spécification mesurable.

L'arbre CTQ se place juste en aval de la VoC. Il prend ce langage brut du client et le structure selon la hiérarchie à trois niveaux. Le résultat de l'arbre est une liste de CTQ mesurables avec leurs objectifs. Ces CTQ alimentent ensuite le plan de mesure.

Les KPI sont des indicateurs opérationnels que l'entreprise suit en continu. Ils correspondent ou non aux CTQ des clients. L'arbre sert à confirmer cette correspondance. Si un KPI ne remonte à aucun facteur ni besoin de l'arbre CTQ, il suit un élément interne qui n'a peut-être aucune importance pour le client.

Le déploiement de la fonction qualité (QFD) (la Maison de la qualité) relie les CTQ aux paramètres de conception ou de processus. L'arbre CTQ vient d'abord ; le QFD est ce que l'on fait de son résultat.

Dans un projet DMAIC, l'arbre trouve sa place dans la phase Define, la VoC l'alimente, et l'arbre alimente le système de mesure de la phase Measure.

Erreurs courantes

S'arrêter au niveau 2. Les équipes définissent souvent des facteurs et les appellent des CTQ. « Rapidité de traitement des commandes » est un facteur, pas un CTQ. Il faut descendre d'un niveau et fixer un objectif chiffré.

Créer des CTQ impossibles à mesurer. Si votre équipe n'a pas de système capable de relever des données sur un CTQ, ce n'est pas encore un CTQ opérationnel. Comblez l'écart de mesure ou revoyez la spécification.

Confondre objectifs internes du processus et CTQ des clients. « Réduire de 15 % le temps de préparation en entrepôt » est un objectif opérationnel interne. Il peut contribuer à un facteur, mais ce n'est pas un CTQ, sauf si un client se soucie précisément du temps de préparation. Les CTQ se situent dans le cadre de référence du client, pas dans celui du responsable du processus.

Trop de CTQ. Un même besoin peut raisonnablement s'appuyer sur six à dix CTQ. Les équipes qui en génèrent trente par besoin mélangent généralement plusieurs besoins, et le périmètre du projet gonfle. Gardez un arbre resserré. Un CTQ bien cadré vaut mieux que cinq CTQ qui se recoupent.

Sauter la validation. Un arbre CTQ construit en salle de réunion, sans vérification sur des données clients réelles, reste une hypothèse. Vérifiez toujours les facteurs et les CTQ par rapport aux données VoC réelles avant de les figer.

Comment construire un arbre CTQ

Réunissez des éléments sur les clients, formulez un besoin en termes de résultat, identifiez les facteurs, définissez des CTQ mesurables et validez chaque objectif.

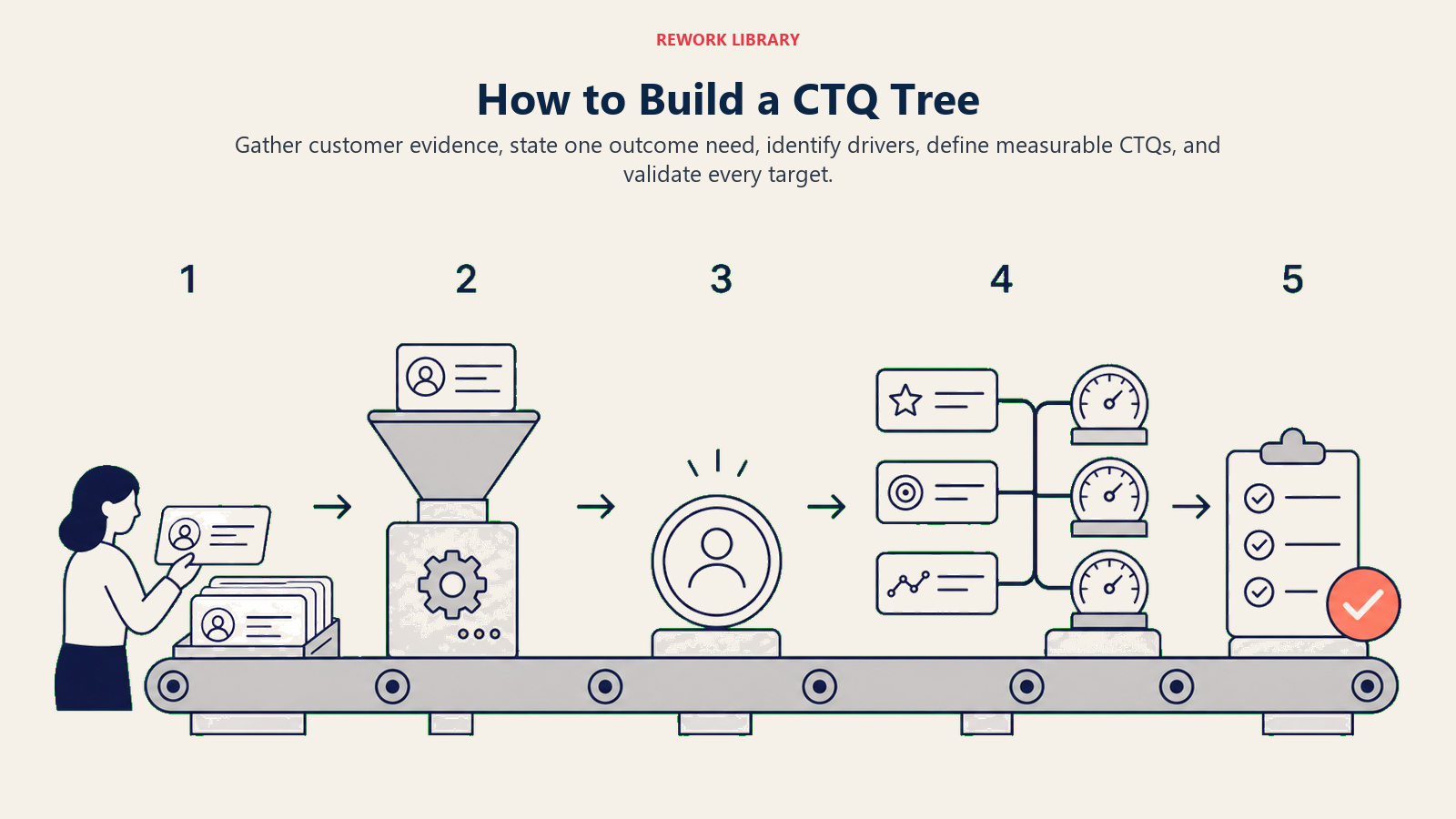

Comment construire un arbre CTQ : une chaîne d'assemblage en cinq étapes qui transforme des citations de clients en un jeton de besoin, des branches de facteurs, des jauges de mesure et une coche corail de validation ; étapes numérotées de 1 à 5.

Étape 1 : recueillir les données de voix du client

Avant de dessiner quoi que ce soit, collectez la parole brute des clients : entretiens, enquêtes, journaux de réclamations, verbatims NPS, enregistrements d'appels commerciaux. Comptez au moins 20 à 30 déclarations de clients distinctes pour voir des tendances apparaître. Regroupez les déclarations proches par thèmes.

Étape 2 : identifier le besoin du client

À partir de vos thèmes VoC, rédigez un énoncé de besoin dans le langage du client. Restez au niveau du résultat. « Recevoir ma commande rapidement et intacte » est un bon énoncé de besoin. « Avoir un taux de livraison à l'heure de 98 % » commence déjà à prescrire la solution.

Un arbre CTQ par besoin. Si vous avez trois besoins distincts, construisez trois arbres. Ne les combinez pas.

Étape 3 : faire émerger les facteurs

Demandez-vous : quels éléments, s'ils fonctionnent bien, satisferaient ce besoin ? Les facteurs sont des catégories de performance, pas encore des mesures. Pour « recevoir ma commande rapidement et intacte », les facteurs peuvent être : la rapidité de traitement des commandes, la performance du transporteur, l'intégrité de l'emballage et la visibilité du suivi.

Visez deux à cinq facteurs par besoin. Moins, et il vous manque probablement quelque chose. Plus de cinq, et certains facteurs sont peut-être des CTQ déguisés.

Étape 4 : définir des CTQ mesurables avec des objectifs

Pour chaque facteur, définissez deux à quatre CTQ. Chaque CTQ doit comporter :

  • Une caractéristique claire et mesurable (par exemple, « temps de transit en jours ouvrés »)
  • Une valeur cible (par exemple, « 3 jours »)
  • Une limite de spécification (par exemple, « 5 jours maximum pour 99 % des commandes »)

À ce stade, consultez le diagramme SIPOC de votre processus. Il aide à confirmer quelles sorties du processus correspondent à chaque CTQ, et donc où collecter les données.

Étape 5 : valider avec les clients

Soumettez vos CTQ provisoires à un échantillon de clients. Demandez : si nous atteignons cet objectif de façon régulière, cela répondrait-il à votre besoin ? S'ils haussent les épaules, le CTQ est faux. S'ils répondent oui en ajoutant une réserve, vous avez un nouveau facteur ou une spécification plus stricte.

Cette étape évite l'échec de projet le plus courant : des équipes qui passent des semaines à optimiser un indicateur qui n'intéresse pas vraiment les clients.

Étape 6 : prioriser et cadrer le projet

Tous les CTQ ne deviennent pas le sujet d'un projet. Classez les CTQ selon leur impact sur la satisfaction client et l'écart actuel entre la performance et l'objectif. Les CTQ qui présentent le plus grand écart et le plus fort impact client sont ceux par lesquels commencer. Utilisez les calculs de DPMO et de niveau sigma pour quantifier le taux de défauts actuel par rapport à la spécification de chaque CTQ.

Exemple d'arbre CTQ

Cet exemple suit une entreprise de livraison de repas en ligne qui répond à un retour client : « la livraison semble imprévisible et lente ».

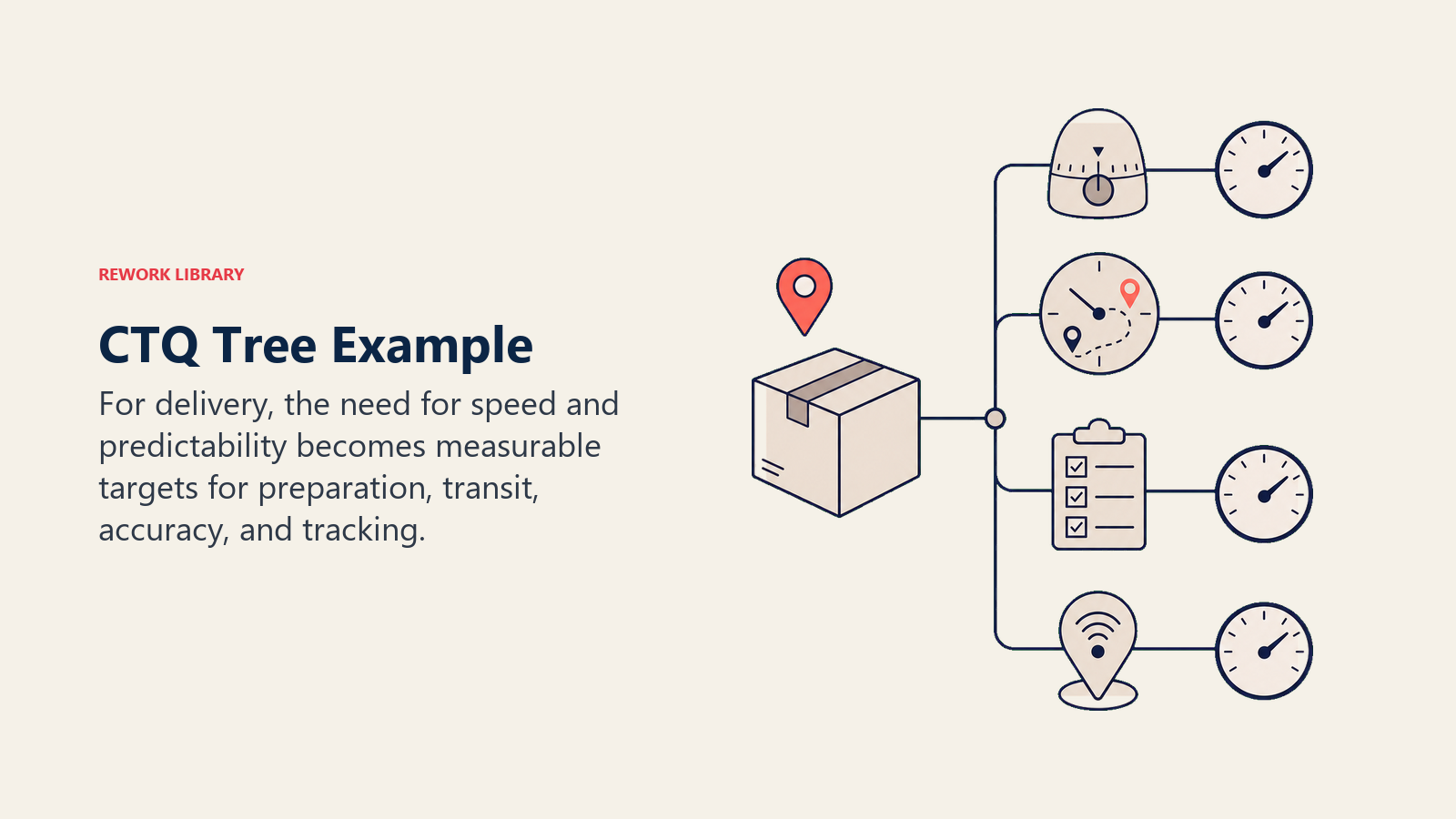

Exemple d'arbre CTQ : un colis de livraison compact qui se ramifie en minuteur de cuisine, horloge de trajet du coursier, liste de contrôle d'exactitude et signal de suivi, chacun se terminant par un petit cadran de mesure ; une épingle de ponctualité corail.

Niveau Élément Objectif / spécification
Besoin Livraison prévisible et rapide
Facteur 1 Rapidité de préparation des commandes
CTQ 1.1 Délai entre la confirmation de la commande et la commande prête à récupérer au restaurant Moins de 15 minutes pour 95 % des commandes
CTQ 1.2 Taux d'exactitude des commandes à la remise (articles corrects) 99,5 % ou plus
Facteur 2 Performance du transit par coursier
CTQ 2.1 Délai de livraison porte à porte pour les commandes standard Moins de 35 minutes pour 90 % des commandes
CTQ 2.2 Taux de livraison à l'heure par rapport à l'heure d'arrivée annoncée (ETA) À moins de 5 minutes de l'ETA pour 85 % des commandes
Facteur 3 Visibilité du suivi
CTQ 3.1 Fréquence des mises à jour de statut pendant la livraison Au moins toutes les 3 minutes
CTQ 3.2 Notification envoyée lorsque le coursier est à moins de 2 minutes 100 % des commandes

Une équipe projet évaluerait ensuite la performance actuelle par rapport à la spécification de chaque CTQ pour déterminer lesquels sont en échec, de combien et dans quelles parties du processus. Cela alimente directement la phase Measure de DMAIC, où l'on calcule la capabilité du processus (Cpk) pour chaque CTQ.

Bonnes pratiques

Gardez l'énoncé du besoin dans la voix du client. Résistez à l'envie de le reformuler en langage d'entreprise. « Livraison rapide et prévisible » reste plus proche du client que « minimiser le temps de cycle commande-porte ».

Datez vos arbres. Les attentes des clients évoluent. Un arbre CTQ conçu pour un contexte e-commerce de 2022 peut avoir des objectifs trop souples selon les standards de 2026. Révisez les CTQ chaque année, ou dès que les données VoC montrent un changement dans les facteurs de satisfaction.

Reliez chaque CTQ à une sortie du processus. Si vous ne pouvez pas nommer l'étape du processus qui produit la sortie du CTQ, vous ne pouvez pas la mesurer. Utiliser un diagramme SIPOC comme document complémentaire accélère cette étape.

Ne sautez pas le plan de mesure. Un CTQ sans plan de collecte de données n'est qu'un vœu. Avant de finaliser l'arbre, confirmez que la source de données, la fréquence de mesure et le responsable sont désignés.

Impliquez l'équipe du processus à l'étape 3. Les facteurs imaginés uniquement par les responsables de projet passent souvent à côté des réalités opérationnelles que connaît le personnel de terrain. Les ateliers mixtes produisent de meilleurs ensembles de facteurs.


Traduire les besoins des clients en spécifications mesurables est le fondement de tout projet d'amélioration de la qualité. Sans cette traduction, les équipes améliorent les mauvaises choses. Avec un arbre CTQ, chaque indicateur de projet se rattache à quelque chose qu'un vrai client a dit trouver important, et c'est ce qui sépare le travail sur les processus qui fait progresser les scores de satisfaction de celui qui ne fait bouger que des chiffres.
