Ce qui fait caler la plupart des démarches d'amélioration des processus, ce n'est pas le manque d'idées dans l'équipe, mais l'absence d'accord sur le fonctionnement réel du processus aujourd'hui. La cartographie de l'état actuel et de l'état futur règle ce problème. Ensemble, les deux cartes donnent à l'équipe une vision partagée de sa situation, de sa destination et de ce qui se trouve exactement sur le chemin.

Cette approche se retrouve dans la production Lean, la reconfiguration des processus (BPR), les événements Kaizen et les travaux de conception organisationnelle. La cartographie de la chaîne de valeur (VSM) en est une application bien connue, mais le principe de l'état actuel et de l'état futur est plus large : il s'applique à tout processus que vous souhaitez améliorer, du passage de relais commercial au parcours de sortie d'un patient.

Qu'est-ce que la cartographie de l'état actuel et de l'état futur ?

La cartographie de l'état actuel consiste à documenter un processus exactement tel qu'il fonctionne aujourd'hui : chaque étape, chaque passage de relais, chaque délai, sans jugement ni idéalisation. La cartographie de l'état futur consiste à concevoir le même processus tel qu'il devrait fonctionner une fois les améliorations ciblées mises en œuvre.

Les deux cartes se construisent toujours en paire. L'état actuel fournit la référence honnête. L'état futur fournit l'objectif. La distance qui les sépare, l'écart, est le terrain des projets d'amélioration.

Cette discipline des deux cartes vient de la tradition de la production Lean. Les ingénieurs de Toyota dessinaient des diagrammes de flux de matières et d'informations pour mettre en évidence les gaspillages dans les systèmes de production, bien avant que la méthode n'ait un nom normalisé. Quand Mike Rother et John Shook ont publié Learning to See (Lean Enterprise Institute, 1999), ils ont formalisé la structure état actuel et état futur pour la VSM, et la démarche s'est diffusée dans la santé, le logiciel, la finance et les opérations de services.

Mais les cartes de l'état actuel et de l'état futur n'exigent pas les symboles de la VSM. Un diagramme en couloirs dessiné à la main, un simple organigramme ou même une liste structurée d'étapes de processus peut remplir le même rôle : saisir la réalité d'aujourd'hui, concevoir la meilleure version, puis combler l'écart de façon délibérée.

Chiffres clés :

  • Les études sur les projets de transformation Lean constatent systématiquement que l'essentiel du délai total est de l'attente, pas du traitement. Une conclusion de référence de Womack et Jones dans Lean Thinking (Free Press, 1996) estime que l'activité à valeur ajoutée représente environ 5 % du temps total écoulé dans la plupart des processus.
  • Une revue de 2019 parue dans le Journal of Manufacturing Technology Management a constaté que les organisations qui utilisent une cartographie structurée de l'état actuel vers l'état futur déclaraient des réductions de gaspillage de 20 à 45 % sur les processus ciblés, par rapport aux démarches d'amélioration menées sans documentation explicite des états.
  • Une étude de McKinsey sur les transformations opérationnelles (2020) a montré que les programmes de transformation disposant d'un état de référence documenté avaient 1,5 fois plus de chances de conserver leurs gains à 18 mois que ceux qui se lançaient directement dans la conception de solutions.

Carte de l'état actuel et carte de l'état futur

Les deux cartes décrivent le même processus. Ce qui change, c'est l'horizon de temps et l'objectif.

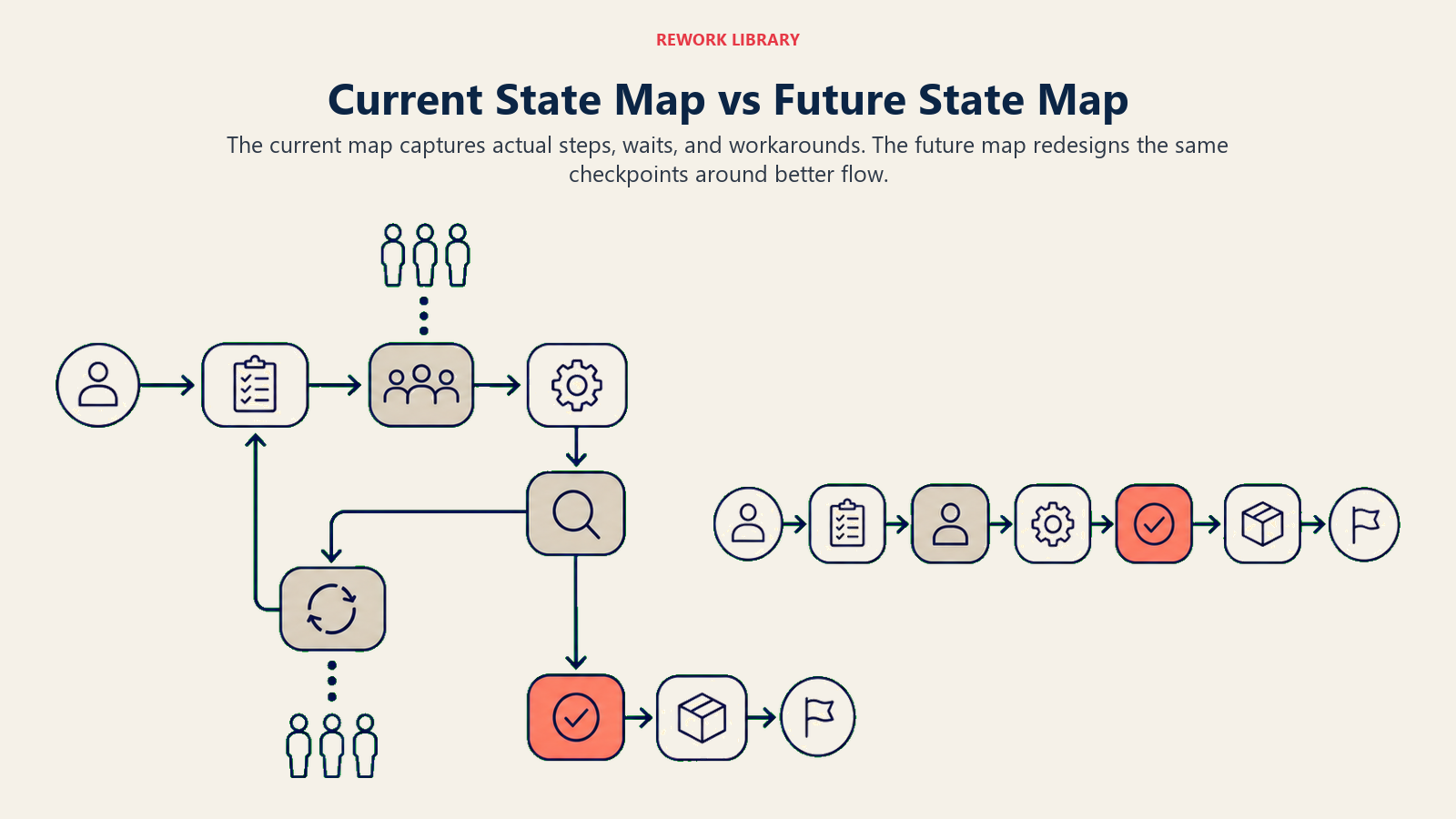

Carte de l'état actuel face à la carte de l'état futur, avec des points de contrôle identiques, des files d'attente et des passages de relais simplifiés.

Dimension Carte de l'état actuel Carte de l'état futur
Objectif Saisir la réalité telle qu'elle est, gaspillages et frictions compris Concevoir le processus amélioré une fois les changements ciblés déployés
Ce qu'elle montre Étapes réelles, passages de relais, délais, temps d'attente, contournements Étapes simplifiées, moins de passages de relais, améliorations du flux, nouveaux contrôles
Quand la dessiner Au démarrage de toute démarche d'amélioration, avant tout changement Après l'analyse de l'état actuel et l'identification de l'écart
Qui la dessine L'équipe transverse qui fait réellement le travail La même équipe, éclairée par l'analyse d'écarts et les données de contraintes
Résultat principal Une référence partagée et validée qui élimine les hypothèses du type « tel que prévu » Une conception cible qui définit à quoi ressemble la réussite
Ton Descriptif, pas évaluatif Ambitieux, mais borné par ce que les données du processus permettent

Une règle vaut pour les deux cartes : dessinez ce qui est vrai, pas ce qui devrait l'être. L'état actuel échoue s'il montre la procédure documentée au lieu de la pratique réelle. L'état futur échoue s'il ignore les contraintes dans lesquelles l'équipe travaille vraiment.

L'analyse d'écarts entre les deux

L'écart entre l'état actuel et l'état futur n'est pas un échec. C'est le travail à faire. Une analyse d'écarts claire transforme deux cartes en plan d'action.

Analyse d'écarts de processus, illustrée par un pied à coulisse qui transforme les différences entre les cartes en fiches d'amélioration priorisées.

Étape 1 : superposez les deux cartes. Placez l'état actuel et l'état futur côte à côte. Repérez chaque point où ils diffèrent. Chaque différence est un projet d'amélioration potentiel.

Étape 2 : classez les écarts. Tous les écarts ne se valent pas. Certains sont des gains rapides : une décision qui ajoute trois jours sans apporter de valeur peut être supprimée en une semaine. D'autres sont structurels : passer d'une étape de traitement par lots à un flux continu peut exiger de nouveaux outils ou des décisions d'effectifs. Triez par effort et par impact avant de fixer une séquence.

Étape 3 : chiffrez l'impact de chaque écart. Associez des chiffres dès que possible. Si une file d'attente entre deux étapes atteint aujourd'hui quatre jours en moyenne et que l'état futur la supprime, ce sont quatre jours de temps de cycle récupérés par unité. Des écarts chiffrés construisent l'argumentaire et priorisent le travail.

Étape 4 : désignez des responsables et fixez des échéances. Chaque écart devient un projet d'amélioration nommé, avec un responsable et une date cible. Un écart sans responsable est un souhait, pas un plan. Lors des événements Kaizen, la liste des écarts devient l'ordre du jour de la semaine d'amélioration.

Étape 5 : construisez le plan de transition. Déterminez dans quel ordre les écarts doivent être comblés. Certaines améliorations dépendent de la mise en place préalable d'autres. Par exemple, vous ne pouvez pas réduire l'attente à l'étape trois si l'étape en amont traite encore le travail par lots hebdomadaires. Cartographiez les dépendances avant de commencer.

Le résultat d'une analyse d'écarts bien menée est une feuille de route d'amélioration priorisée : une liste de changements précis, ordonnés par dépendance et par impact, chacun avec un responsable et une échéance. C'est ce qui distingue la cartographie des états d'un simple décor. Les cartes ne servent que si elles produisent cette liste.

Pour les équipes qui conduisent une analyse d'écarts indépendante, en dehors d'un exercice de cartographie, la méthode d'analyse d'écarts en management stratégique couvre l'application organisationnelle plus large du même concept.

Les bénéfices de la cartographie des états

Bien menée, la cartographie de l'état actuel et de l'état futur apporte quatre bénéfices concrets.

Une compréhension partagée. Le défaut le plus courant en amélioration des processus tient à ce que chacun se fait une idée différente du fonctionnement du processus. La carte de l'état actuel force à se mettre d'accord. Une fois qu'une équipe transverse a parcouru le processus ensemble et validé un schéma unique, les débats sur « la façon dont les choses fonctionnent » s'arrêtent. Les décisions s'accélèrent.

Un gaspillage rendu visible. La carte de l'état actuel montre les temps d'attente, les boucles de reprise, les étapes en double et les ratés de passage de relais que personne ne voyait tant que le processus vivait à l'intérieur de chaque équipe. Un gaspillage invisible est impossible à combattre. Un gaspillage sur une carte devient une cible.

Un dossier d'amélioration crédible. La carte de l'état futur, bâtie sur des données réelles du processus plutôt que sur des aspirations, donne à la direction une image concrète du processus amélioré et de ce qu'il en coûtera pour y arriver. Des propositions d'amélioration fondées sur des cartes d'états sont plus difficiles à écarter que de vagues propositions d'« améliorer les choses ».

Un point d'ancrage pour la durabilité. Une fois l'état futur atteint, sa carte devient la nouvelle référence de l'état actuel. Les équipes qui sautent l'étape de cartographie constatent souvent que les améliorations s'érodent en six à douze mois, faute d'avoir documenté à quoi ressemblait le « bien ». La carte fige le standard.

Les erreurs courantes

Dessiner le processus prévu au lieu du processus réel. Les procédures documentées décrivent comment le travail est censé circuler. Les processus réels comportent des contournements, des files d'attente informelles et des points de décision non documentés. Une carte de l'état actuel construite à partir de la documentation, sans aller sur le terrain (gemba) pour observer le travail réel, passera chaque fois à côté du gaspillage le plus important.

Concevoir l'état futur en vase clos. Des cartes de l'état futur élaborées par une petite équipe dans une salle de réunion, sans ceux qui font le travail, sont souvent techniquement justes et inapplicables en pratique. Le terrain connaît toujours des contraintes que la direction ignore. Faites entrer les bonnes personnes dans la salle.

Faire l'impasse sur les chiffres. Une carte sans données n'est qu'une opinion. Au minimum, relevez la durée de chaque étape et le temps d'attente entre les étapes. Sans ces chiffres, vous ne pouvez ni quantifier l'écart ni mesurer si l'état futur a tenu ses promesses.

Traiter l'« état futur » comme un point d'arrivée définitif. Une carte de l'état futur est une cible pour ce cycle d'amélioration, pas un plafond permanent. Une fois mise en œuvre, elle devient le nouvel état actuel, et le cycle d'amélioration suivant commence. Les équipes qui considèrent l'état futur comme définitif cessent d'itérer.

Construire la carte sans représentation transverse. Une carte dessinée par un seul service montrera le point de vue de ce service. L'essentiel du gaspillage de processus se trouve dans les passages de relais entre services. Il vous faut des représentants de chaque équipe qui intervient dans le processus.

Passer aux solutions avant de s'accorder sur l'état actuel. On est tenté de commencer à concevoir l'état futur alors qu'on dessine encore l'état actuel. Mais si l'équipe n'a pas validé ce qui est vrai aujourd'hui, la conception de l'état futur sera contestée et l'analyse d'écarts imprécise. Terminez d'abord l'état actuel.

Comment créer les cartes de l'état actuel et de l'état futur

Cette démarche en six étapes fonctionne pour n'importe quel processus, que vous utilisiez des symboles VSM, des diagrammes en couloirs ou de simples organigrammes.

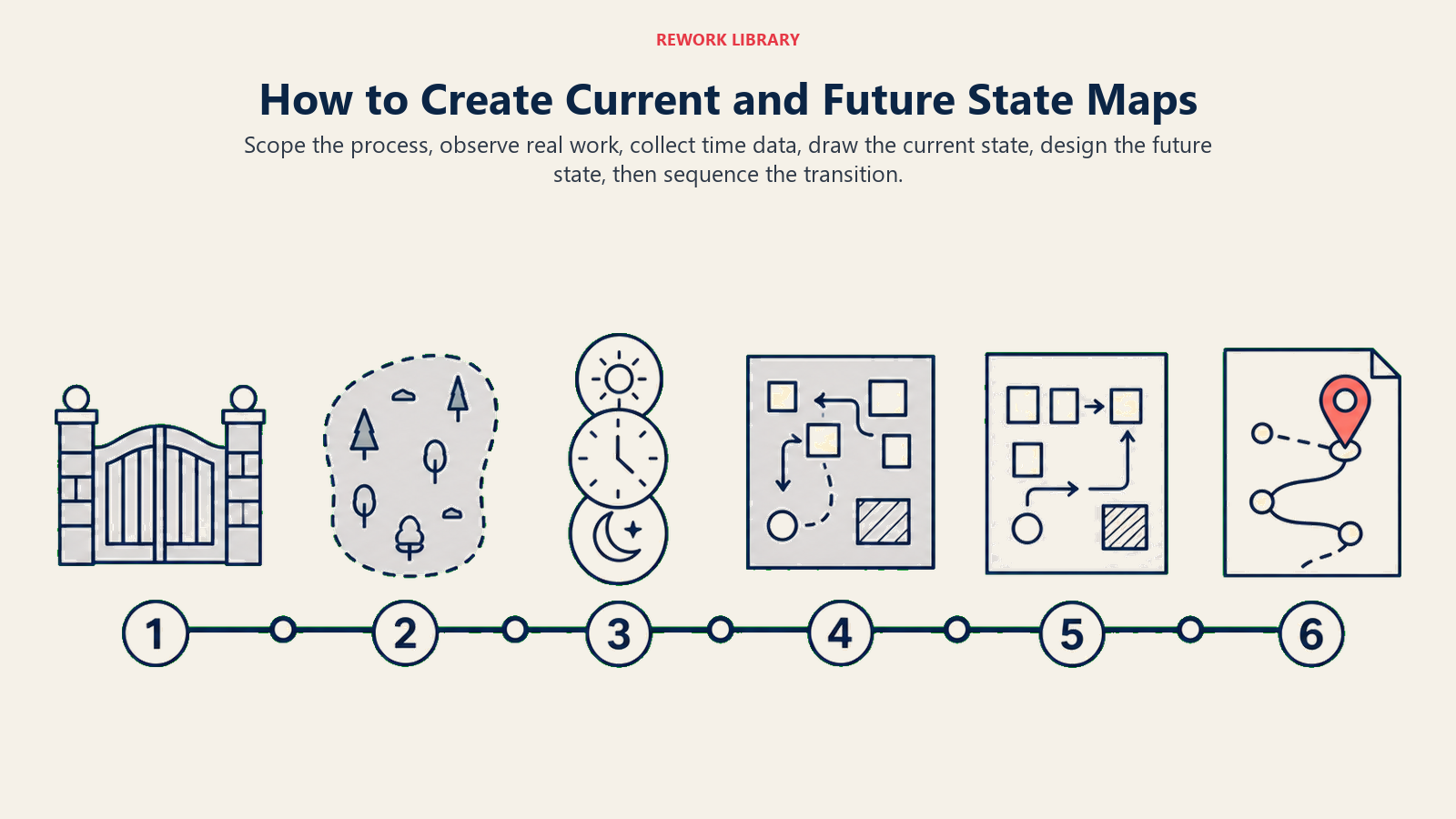

Six étapes pour créer les cartes de l'état actuel et de l'état futur, du périmètre du processus à la feuille de route de transition.

Étape 1 : choisir le processus et définir le périmètre

Choisissez un processus avec un point de départ clair (un déclencheur : une commande client, une demande de service, une mise en production) et un point d'arrivée clair (un résultat défini : une commande livrée, un ticket résolu, un produit expédié). Résistez à l'envie de tout cartographier. Une carte ciblée met au jour le vrai gaspillage. Une carte de toute l'entreprise devient du papier peint.

Définissez explicitement le périmètre : où ce processus commence-t-il, où se termine-t-il, et quelles équipes ou quels systèmes se trouvent à l'intérieur de la frontière ? Mettez-le par écrit avant de commencer à dessiner.

Étape 2 : parcourir le processus et observer l'état actuel

Allez là où le travail se fait. Observez ce qui se passe réellement, dans l'ordre où cela se passe réellement, du déclencheur au résultat. Ne vous fiez ni aux documents de procédure ni aux descriptions des managers. Parlez aux personnes qui réalisent chaque étape. Repérez les files d'attente informelles, les contournements et les décisions qui n'apparaissent dans aucune documentation.

C'est le principe de la marche gemba appliqué à la cartographie : l'observation directe l'emporte toujours sur un savoir de seconde main.

Étape 3 : collecter et consigner les données

Pour chaque étape du processus, relevez au minimum : la durée de l'étape (temps de cycle), le temps d'attente du travail avant le début de l'étape (temps de file d'attente) et qui ou quoi déclenche le passage à l'étape suivante. Notez les boucles de reprise, les points de décision et toutes les étapes dont le résultat varie selon la situation.

Consignez ce que vous observez, pas ce que vous espérez trouver. Si une étape qui devrait durer deux heures prend en réalité deux jours à cause des délais d'approbation, écrivez deux jours.

Étape 4 : dessiner la carte de l'état actuel

À partir de vos observations et de vos données, dessinez l'état actuel complet. Incluez chaque étape, chaque passage de relais, chaque file d'attente. Indiquez le temps de cycle de chaque étape et le temps d'attente moyen de chaque file. Utilisez le format que votre équipe sait lire : des symboles VSM pour une séance de cartographie Lean, un diagramme en couloirs si les passages de relais entre équipes sont le sujet principal, un simple organigramme si c'est le plus clair.

Validez la carte avec l'équipe. Parcourez-la ensemble. Corrigez tout ce qui ne reflète pas ce qui a été observé. La carte de l'état actuel n'est utile que si tous ceux qui interviennent dans le processus peuvent la regarder et dire : « oui, c'est bien ce qui se passe ».

Étape 5 : concevoir la carte de l'état futur

En vous appuyant sur l'état actuel, concevez le processus amélioré. Posez-vous les questions suivantes : quelles étapes n'apportent aucune valeur au client et peuvent être supprimées ? Où le travail attend-il inutilement, et pourquoi ? Quels passages de relais créent des délais qu'un autre déclencheur ou un signal de tirage pourrait supprimer ? Où se produisent des reprises qu'un contrôle de processus permettrait d'éviter ?

L'état futur doit être une cible réaliste, atteignable dans le calendrier d'amélioration, pas un fantasme. Si votre cycle d'amélioration est un projet Kaizen de 90 jours, l'état futur doit pouvoir être atteint en 90 jours. S'il s'agit d'une démarche plus longue de reconfiguration des processus, il peut être plus ambitieux.

Étape 6 : réaliser l'analyse d'écarts et bâtir le plan de transition

Comparez les cartes de l'état actuel et de l'état futur. Listez chaque point de différence. Pour chaque écart, estimez l'effort nécessaire pour le combler, l'impact sur le temps de cycle ou la qualité, et les dépendances entre les changements. Ordonnez les améliorations par dépendance et par impact. Désignez des responsables et fixez des échéances. Ce plan de transition est le résultat direct du travail de cartographie et l'entrée principale de vos sprints d'amélioration ou de vos événements Kaizen.

Exemples de cartes de l'état actuel et de l'état futur

Ces exemples montrent comment des équipes transforment des délais observés et des contournements en un flux cible plus clair et en un écart précis à combler.

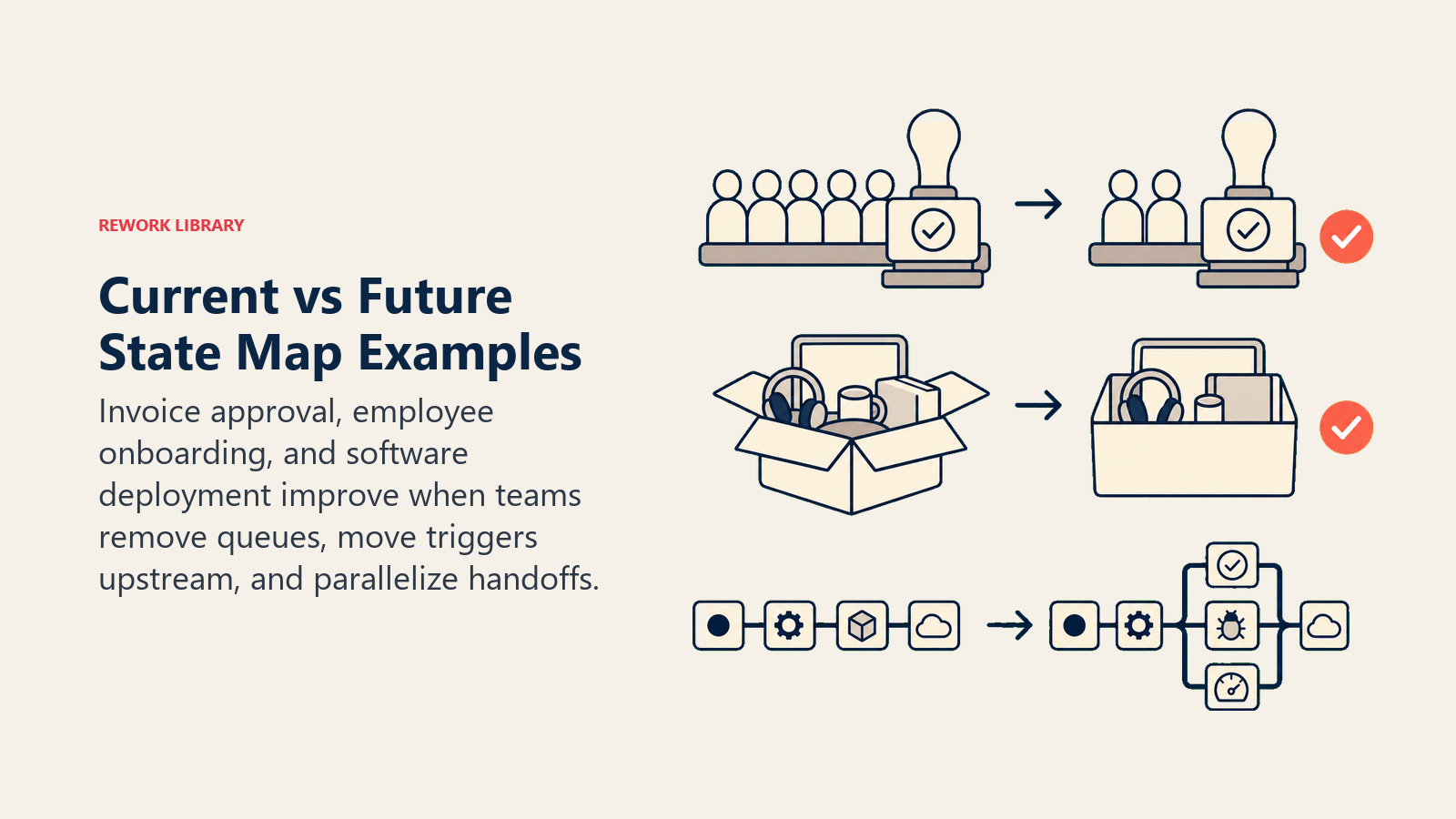

Exemples d'état actuel et d'état futur pour l'approbation de factures, l'onboarding et le déploiement logiciel.

Secteur État actuel État futur Écart comblé
Traitement des factures (finance) Les factures restent 2 jours dans une boîte mail partagée avant examen. Le responsable les examine chaque semaine par lot. La chaîne d'approbation exige 3 signatures quel que soit le montant. Délai total : 5 jours. Les factures sont acheminées automatiquement selon le montant. Les montants inférieurs à 10 000 $ ne demandent qu'une approbation. Le responsable examine à réception, pas par lots. Délai total : moins de 8 heures. Traitement par lots supprimé. Politique d'approbation repensée. Temps de file d'attente ramené de 4 jours à moins de 4 heures.
Onboarding d'un nouveau collaborateur (RH/IT) Le provisionnement informatique ne démarre le premier jour qu'après la clôture formelle de l'offre par les RH. Le nouvel arrivant attend 2 jours son équipement et 3 jours ses accès aux systèmes. Les demandes de travaux en parallèle ne sont pas suivies. Le provisionnement informatique est déclenché à l'acceptation de l'offre (et non le premier jour). L'équipement est expédié avant la date d'arrivée. Les accès aux systèmes sont prêts à 9 h le premier jour. Délai ramené de 5 jours après l'arrivée à zéro. Point de déclenchement déplacé en amont.
Déploiement logiciel (ingénierie) La revue de code, l'assurance qualité et la préproduction s'enchaînent. Chaque passage de relais exige un ticket dans une file distincte. Le déploiement prend 4 à 6 jours entre la demande de fusion et la production. La revue de code et les tests automatisés s'exécutent en parallèle. L'assurance qualité accède directement à la préproduction depuis le pipeline CI, sans ticket manuel. Déploiement : moins d'1 jour. Passages de relais séquentiels remplacés par des flux parallèles. Passages de relais par ticket manuel automatisés.

Bonnes pratiques

À faire À éviter
Parcourir physiquement le processus avant de dessiner quoi que ce soit Construire l'état actuel à partir de la seule documentation
Associer ceux qui font le travail aux deux séances de cartographie Concevoir l'état futur avec la seule direction
Associer des données de temps à chaque étape et à chaque file d'attente Laisser les cartes qualitatives, sans chiffres
Valider la carte de l'état actuel avant de passer à l'état futur Commencer à concevoir des améliorations avant d'avoir validé la référence
Traiter l'état futur comme une cible limitée dans le temps, pas comme un objectif définitif Crier victoire une fois l'état futur atteint et cesser d'itérer
Ordonner les projets d'amélioration par dépendance, pas par enthousiasme Lancer tous les projets de réduction d'écarts en même temps, sans plan de transition
