BPMN vous donne un langage universel pour représenter les processus métier, que le business analyst comme le développeur logiciel peuvent lire sans traducteur. Business Process Model and Notation (BPMN) est ce qui se rapproche le plus d'une norme internationale en gestion des processus, et c'est la notation sur laquelle s'appuient la plupart des plateformes BPM, des outils d'automatisation de workflow et des équipes d'amélioration des processus.
Qu'est-ce que BPMN ?
BPMN est une norme de notation graphique pour modéliser les processus métier. Elle est maintenue par l'Object Management Group (OMG), l'organisme de normalisation à l'origine d'UML. La version actuelle, BPMN 2.0, publiée en 2011, a permis aux diagrammes d'être non seulement lisibles par des humains, mais aussi exécutables par des machines : un fichier BPMN 2.0 peut être importé directement dans un moteur de workflow et exécuté comme du code.
Au fond, BPMN décrit un processus comme une suite de tâches, d'événements et de décisions reliés par des flux, et organisés en pools et en couloirs qui indiquent qui est responsable de quoi. La notation est assez précise pour rendre compte de la gestion d'exceptions complexes, de l'exécution en parallèle et des échanges de messages entre systèmes, tout en restant assez visuelle pour qu'un responsable de département puisse la parcourir en réunion.
Chiffres clés
- Les organisations qui standardisent leur notation de processus, comme BPMN, déclarent 30 % de malentendus en moins entre les équipes métier et IT pendant les projets d'automatisation des processus (Gartner, 2023).
- BPMN 2.0 est une norme ISO (ISO/IEC 19510:2013), ce qui confirme son statut de référence mondiale pour la modélisation des processus (ISO, 2013).
- Une enquête de 2022 du BPM Institute a montré que BPMN était la notation de modélisation la plus utilisée parmi les organisations qui mènent des programmes formels d'amélioration des processus, citée par 67 % des répondants (BPM Institute, 2022).

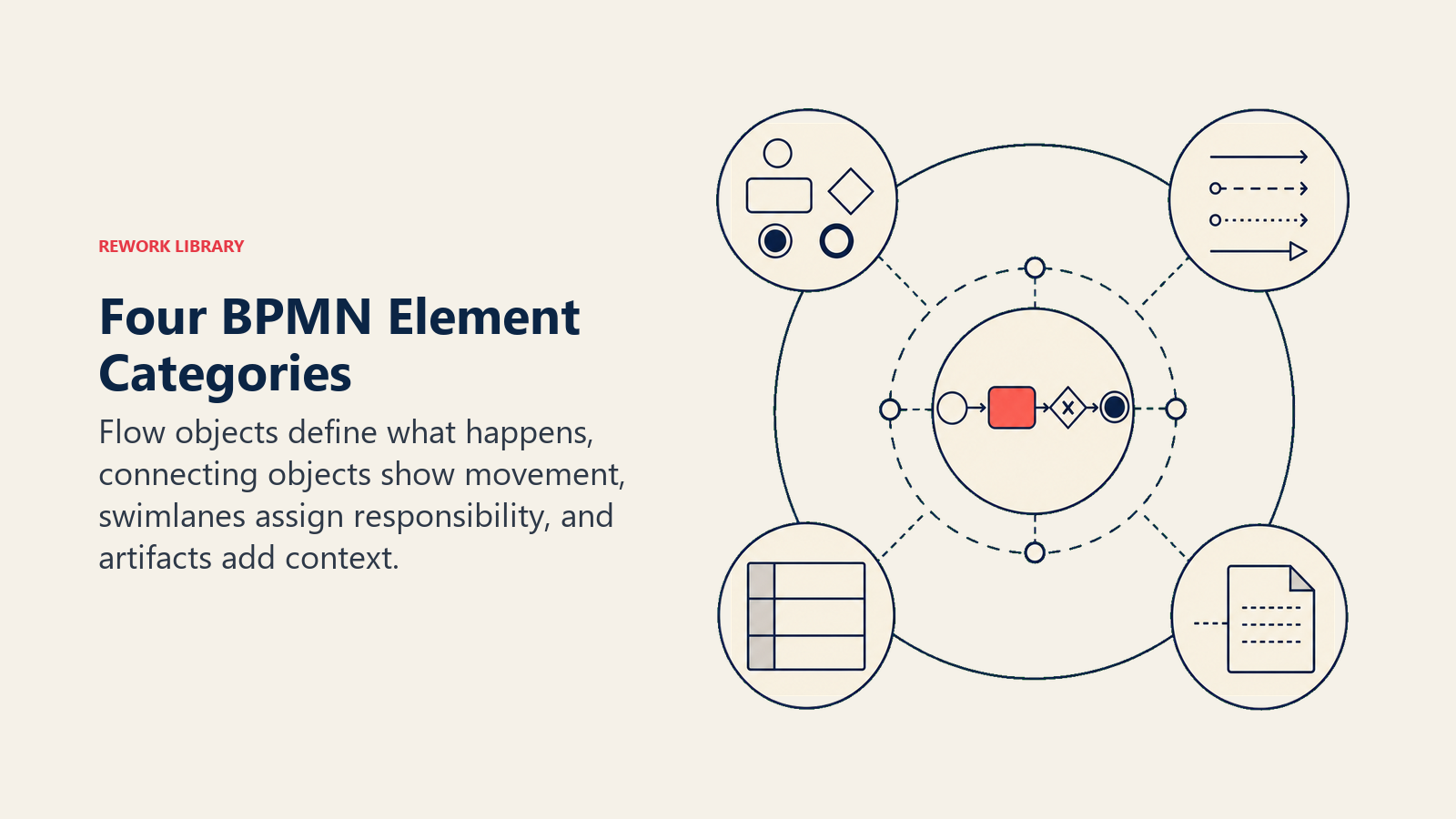

Les quatre catégories d'éléments BPMN
BPMN range chaque symbole dans quatre catégories. Comprendre cette structure facilite beaucoup l'apprentissage de la notation : vous ne mémorisez pas une liste plate de formes, mais un système logique.

| Catégorie | Éléments | Rôle |
|---|---|---|
| Objets de flux (Flow Objects) | Événements, activités, passerelles | Les blocs de base qui définissent ce qui se passe dans le processus |
| Objets de liaison (Connecting Objects) | Flux de séquence, flux de message, association | Les lignes qui relient les éléments et montrent le sens du travail ou de la communication |
| Couloirs (Swimlanes) | Pools, lanes | Des conteneurs qui attribuent la responsabilité à des participants ou à des services |
| Artefacts (Artifacts) | Objets de données, groupes, annotations | Des informations complémentaires qui clarifient le diagramme sans modifier la logique du processus |
Les objets de flux concentrent l'essentiel de l'action. Les événements marquent ce qui se produit (un processus démarre, un minuteur se déclenche, un message arrive). Les activités sont le travail réalisé. Les passerelles sont les points de décision et de branchement.
Les objets de liaison sont les lignes. Un flux de séquence (flèche pleine) indique l'ordre des activités au sein d'un processus. Un flux de message (flèche en pointillés) indique la communication entre deux pools distincts. Les associations relient un artefact, comme une annotation textuelle, à un élément.
Les couloirs méritent qu'on insiste, car ils rendent BPMN si utile pour les processus transverses. Un pool représente un participant, souvent une organisation ou un système. Les lanes à l'intérieur d'un pool répartissent plus finement la responsabilité, en général par rôle ou par service. C'est ainsi qu'un seul diagramme BPMN peut montrer un client qui passe commande, un entrepôt qui la prépare et un système financier qui traite le paiement, le tout en une seule vue.
Les artefacts ne changent pas la logique du processus, mais ils rendent les diagrammes lisibles. Un objet de données indique quelles données une tâche utilise ou produit. Un groupe rassemble visuellement des éléments liés. Les annotations permettent d'ajouter des notes en langage clair pour les relecteurs qui ont besoin de contexte.

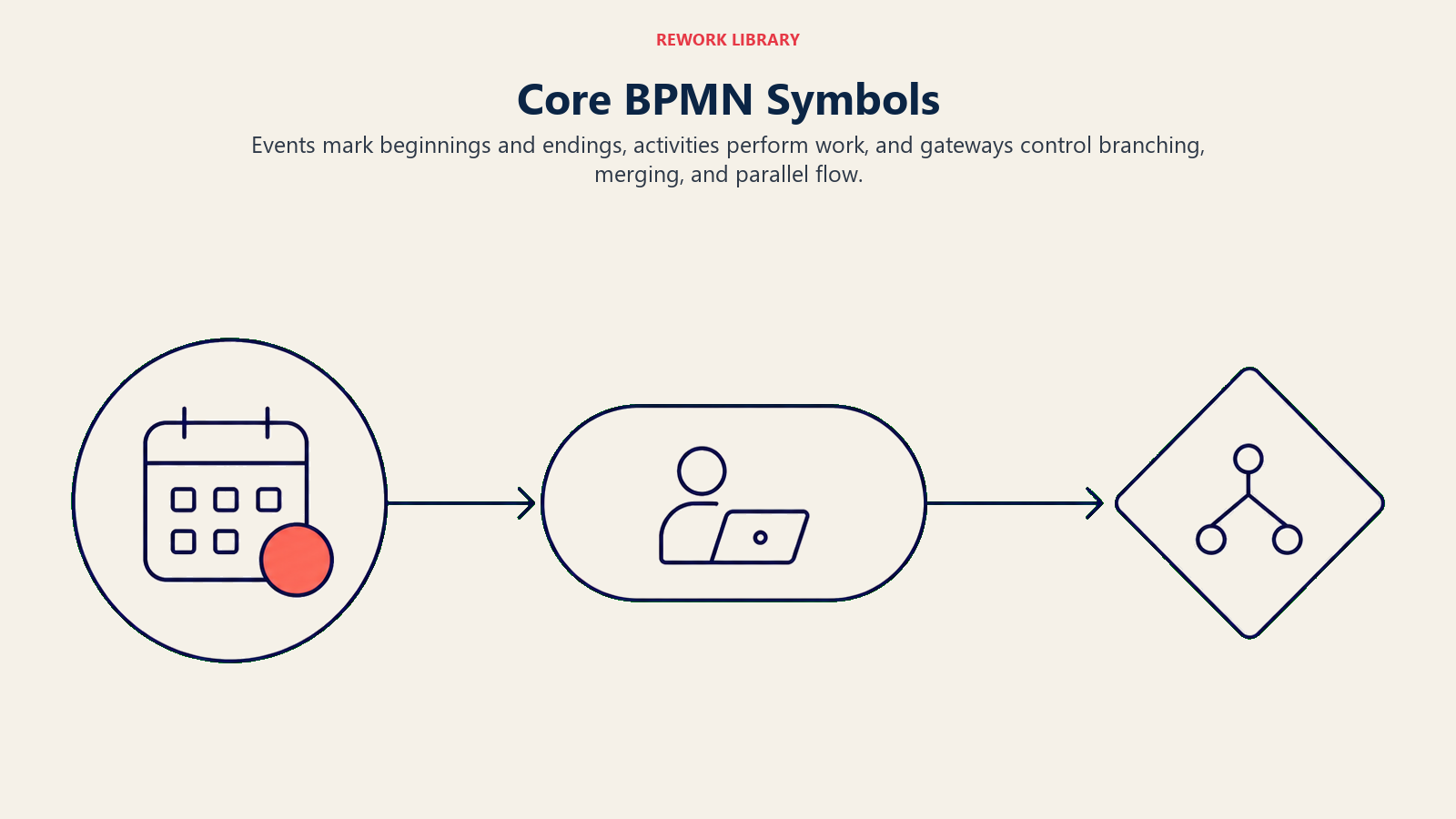

Les symboles BPMN essentiels
Ce sont les symboles que vous utiliserez dans presque tous les diagrammes BPMN. Maîtrisez-les et vous saurez lire immédiatement 90 % des diagrammes BPMN réels.

Événements
| Symbole | Type | Signification |
|---|---|---|
| Cercle à bordure fine | Événement de début | Le processus commence ici |
| Cercle à double bordure | Événement intermédiaire | Quelque chose se produit en cours de processus (minuteur, message, erreur) |
| Cercle à bordure épaisse | Événement de fin | Le processus se termine ici |
Les événements peuvent porter un marqueur à l'intérieur du cercle : une enveloppe pour un événement de message, une horloge pour un événement de minuteur, un éclair pour un événement d'erreur. Le type de marqueur indique ce qui déclenche l'événement ou ce qu'il produit.
Activités
| Symbole | Type | Signification |
|---|---|---|
| Rectangle à coins arrondis | Tâche | Une unité de travail indivisible, réalisée par une personne ou un système |
| Rectangle à coins arrondis avec un signe plus | Sous-processus | Un processus replié, doté de son propre flux interne |
La tâche est l'élément le plus courant de tout diagramme BPMN. Les sous-processus permettent de masquer la complexité : vous voyez un seul bloc dans le diagramme parent, mais vous pouvez le déplier pour découvrir un flux BPMN complet.
Passerelles
| Symbole | Type | Signification |
|---|---|---|
| Losange avec un X | Passerelle exclusive (XOR) | Un seul chemin sortant est emprunté, selon une condition |
| Losange avec un plus | Passerelle parallèle (AND) | Tous les chemins sortants s'exécutent simultanément |
| Losange avec un cercle | Passerelle inclusive (OR) | Un ou plusieurs chemins sortants sont empruntés selon des conditions |
Avec les passerelles, BPMN devient plus précis qu'un simple logigramme. Dans un logigramme, un losange ordinaire signifie simplement « décision ». En BPMN, le type de passerelle indique si vous choisissez un seul chemin, si vous exécutez plusieurs chemins en parallèle ou si vous activez, sous conditions, une combinaison de chemins.

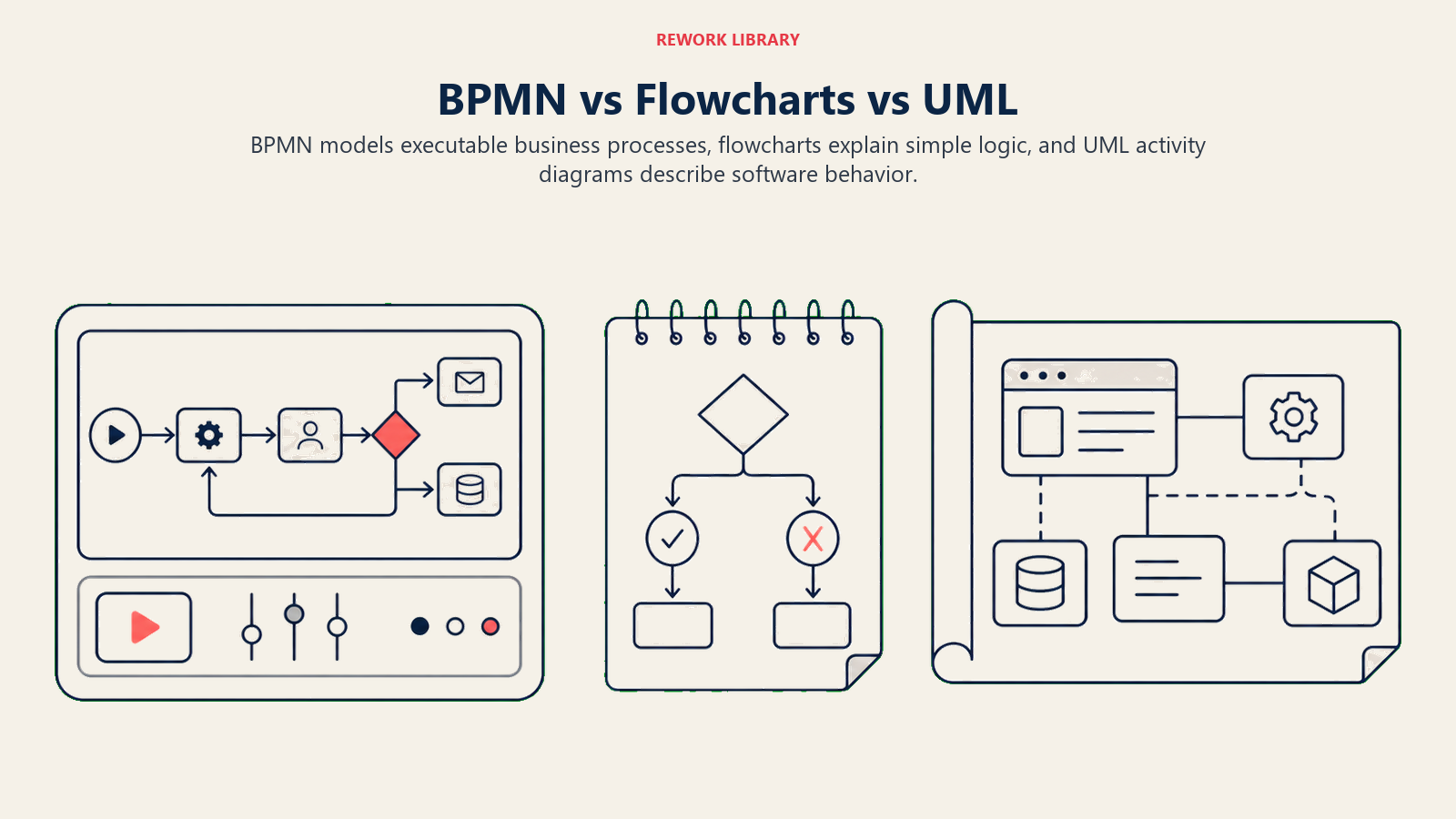

BPMN, logigramme et UML : les différences
On confond souvent les trois. Ils répondent à des besoins voisins, mais distincts.

| Caractéristique | BPMN | Logigramme | Diagramme d'activité UML |
|---|---|---|---|
| Organisme de normalisation | OMG (BPMN 2.0) | ANSI X3.5 / ISO 5807 | OMG (UML 2.x) |
| Public principal | Analystes métier, ingénieurs processus, développeurs | Tout le monde | Ingénieurs logiciel |
| Exécutable par des machines | Oui (XML BPMN 2.0) | Non | Non |
| Communication entre organisations | Oui (pools, flux de message) | Limitée | Non |
| Types de passerelles | Multiples (XOR, AND, OR, basées sur les événements) | Un seul losange | Fork/join |
| Idéal pour | Processus complexes, automatisés ou transverses | Documentation rapide, formation | Comportement logiciel, conception de systèmes |
La distinction essentielle : un logigramme est un moyen rapide et informel de documenter un processus pour des lecteurs humains. BPMN est une notation formelle qui monte en charge jusqu'à l'automatisation à l'échelle de l'entreprise. Un diagramme d'activité UML ressemble à BPMN par sa rigueur, mais il est conçu pour décrire le comportement d'un système logiciel plutôt que des opérations métier.
Pour la plupart des travaux de documentation de processus, commencez par un logigramme ou une cartographie des processus métier. Dès qu'un processus franchit les frontières d'une organisation, implique une gestion d'exceptions complexe ou doit s'exécuter dans une plateforme BPM, BPMN est le bon outil.
Avantages et limites de BPMN
Avantages
Un langage commun entre les équipes. Les parties prenantes métier et l'IT peuvent regarder le même diagramme et le comprendre. Cela réduit les erreurs de traduction qui font échouer les projets d'automatisation avant même leur démarrage.
La précision nécessaire à l'automatisation. Les diagrammes BPMN 2.0 peuvent être exportés en XML et importés dans des moteurs d'exécution comme Camunda, Activiti ou IBM BPM. Le diagramme EST la spécification. Aucune ambiguïté dans le passage du document au code.
La complexité du monde réel est prise en compte. Les chemins d'exception, les tâches parallèles, les événements déclenchés par un minuteur et les messages entre systèmes disposent tous d'une notation explicite. BPMN ne vous oblige pas à simplifier les parties désordonnées.
Un écosystème d'outils. Bizagi, Signavio, Camunda Modeler, ARIS et Lucidchart prennent tous en charge BPMN 2.0. Les diagrammes sont portables d'un outil à l'autre grâce au format XML standard.
Limites
Une courbe d'apprentissage. BPMN compte des dizaines de symboles. Obtenir d'une équipe qu'elle les utilise de façon cohérente demande de la formation. Un diagramme BPMN mal dessiné, qui mélange plusieurs conventions, est plus difficile à lire qu'un simple logigramme.
Surdimensionné pour les processus simples. Un circuit d'approbation en trois étapes n'a pas besoin de pools, de lanes, de passerelles basées sur les événements ni de flux de message. Les processus plus simples relèvent de formats plus simples.
Ne remplace pas la documentation des processus. BPMN montre le flux. Il ne décrit pas les règles de gestion, les exigences système, les définitions de données ni le contexte de politique autour d'un processus. Cela reste le rôle de la documentation des processus, à tenir en complément du diagramme.

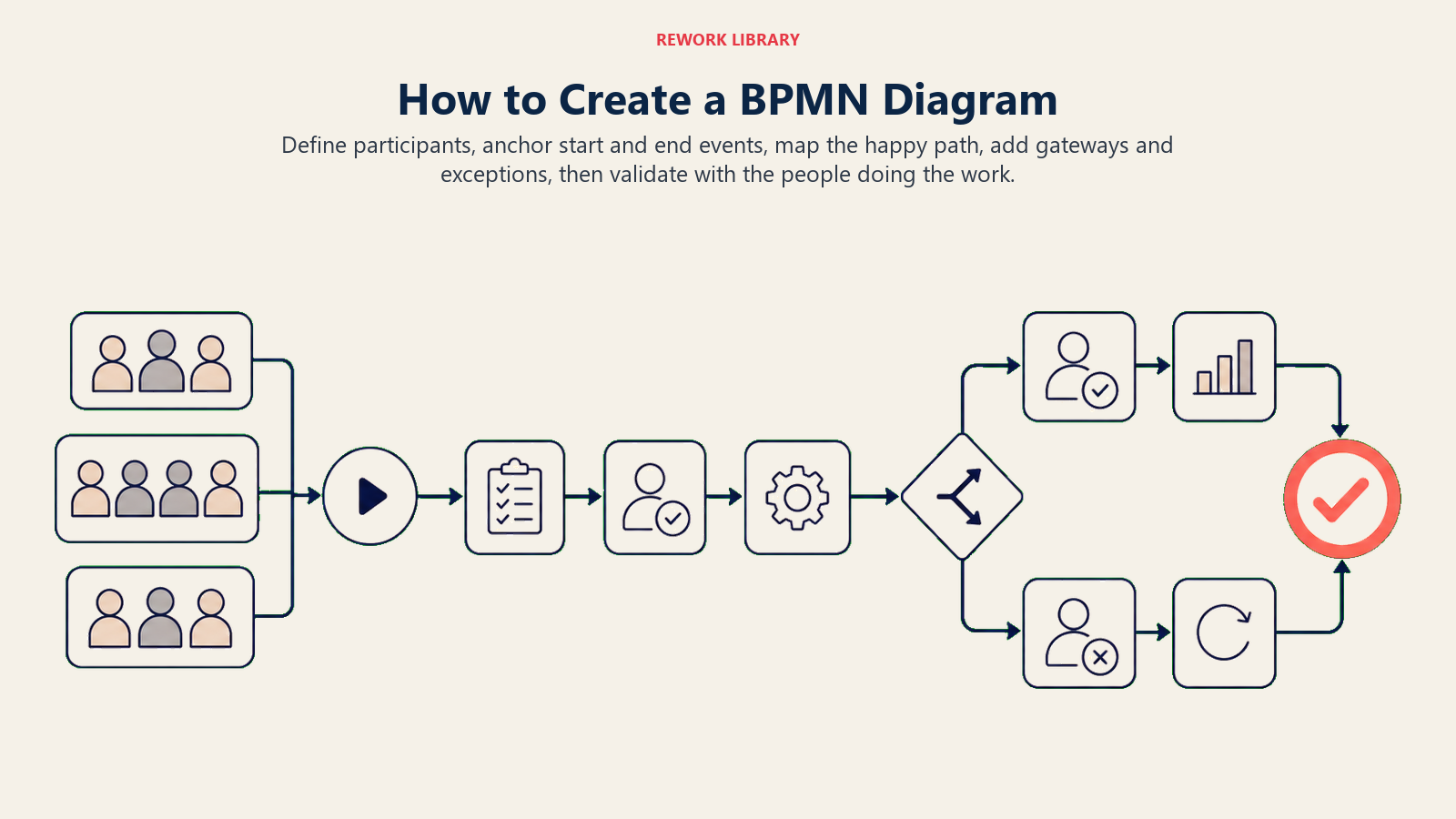

Comment créer un diagramme BPMN
Étape 1 : définir le périmètre et les participants
Nommez le processus et identifiez toutes les parties impliquées : équipes internes, organisations externes et systèmes participants. Chaque organisation ou système qui envoie ou reçoit des flux du processus devient un pool. Les équipes ou les rôles de votre organisation deviennent des lanes à l'intérieur de votre pool.

Étape 2 : identifier les événements de début et de fin
Placez un événement de début (cercle fin) à l'endroit où se produit le déclencheur. Placez un ou plusieurs événements de fin (cercle épais) pour chaque issue. Un processus d'exécution de commande peut, par exemple, avoir deux événements de fin : « Commande expédiée » et « Commande annulée ». Fixer ces repères en premier évite que le reste du diagramme ne parte dans tous les sens.
Étape 3 : cartographier l'enchaînement des tâches
Listez chaque activité dans l'ordre et placez-les sous forme de tâches (rectangles à coins arrondis) dans la lane appropriée. Travaillez avec les personnes qui font réellement le travail, pas seulement avec celles qui l'encadrent. L'écart entre « comment nous pensons que cela fonctionne » et « comment cela fonctionne vraiment » est l'endroit où se cachent la plupart des problèmes de processus. Cette démarche rejoint celle de la cartographie des processus métier.
Étape 4 : ajouter des passerelles pour les décisions et les branches
Placez une passerelle exclusive partout où le processus doit choisir un seul chemin. Utilisez une passerelle parallèle partout où plusieurs choses se déroulent en même temps. Utilisez des événements intermédiaires pour tout ce qui dépend du temps, d'un message ou d'une erreur. Étiquetez chaque condition de passerelle sur les flux de séquence sortants, afin que le lecteur sache exactement quelle condition mène où.
Étape 5 : relier, valider et affiner
Reliez tous les éléments par des flux de séquence à l'intérieur de chaque pool et par des flux de message entre les pools. Parcourez ensuite le diagramme avec les parties prenantes et posez-leur ces questions : « Chaque chemin aboutit-il à un événement de fin ? Toutes les conditions de chaque passerelle sont-elles étiquetées ? Une étape a-t-elle été oubliée ? » Passez d'abord en revue le scénario nominal, puis suivez chaque branche d'exception jusqu'à son événement de fin. Un diagramme BPMN valide ne comporte ni impasse ni chemin ambigu.
Exemple de diagramme BPMN
Voici à quoi ressemble un processus d'onboarding client en BPMN, avec un seul pool et deux lanes : Ventes et Opérations.

Pool : « Acme Corp » (participant interne) Lanes : Ventes, Opérations
Flux :
- Événement de début (message) : contrat signé
- Tâche (lane Ventes) : envoyer l'e-mail de bienvenue
- Tâche (lane Ventes) : créer le compte dans le CRM
- Passerelle exclusive : la mise en place est-elle manuelle ou automatisée ?
- Chemin A (automatisé) : Tâche (lane Opérations) : déclencher le provisionnement automatisé
- Chemin B (manuel) : Tâche (lane Opérations) : désigner un responsable de la mise en œuvre, puis Tâche : planifier la réunion de lancement
- Les deux chemins se rejoignent sur une passerelle parallèle : lancer la vérification des antécédents et envoyer l'enquête d'onboarding simultanément
- Tâche (lane Opérations) : confirmer que toutes les vérifications sont terminées
- Événement de fin : client actif
La passerelle exclusive de l'étape 4 reflète une vraie décision que prend votre équipe. La passerelle parallèle de l'étape 7 reflète un travail qui se déroule réellement en même temps. Aucune des deux ne serait lisible dans un logigramme ordinaire avec un seul losange.
Ce diagramme peut être importé dans une plateforme BPM et servir à automatiser la tâche de provisionnement, à déclencher l'enquête au bon moment et à prévenir le responsable de la mise en œuvre une fois la vérification des antécédents terminée. C'est le passage de la documentation des processus à l'exécution que BPMN rend possible.
Pour replacer BPMN dans le contexte d'un programme d'amélioration complet, consultez qu'est-ce que la gestion des processus et la gestion des processus métier.
Bonnes pratiques
Commencez par le scénario nominal. Dessinez le scénario idéal du début à la fin avant d'ajouter les branches d'exception. Il est plus facile d'ajouter de la complexité que de démêler un diagramme qui tente de traiter tous les cas limites d'un coup.
Étiquetez chaque sortie de passerelle. Chaque flèche qui quitte une passerelle doit porter une étiquette de condition : « Oui », « Non », « Montant > 10 k$ », « Automatisé ». Sans étiquettes, les passerelles sont ambiguës.
Un processus par pool, une responsabilité par lane. Mélanger deux processus sans rapport dans un même pool, ou attribuer une lane à la fois à une personne et à un système, crée de la confusion. Gardez des frontières nettes.
Utilisez des sous-processus pour maîtriser la complexité. Lorsqu'une partie du diagramme devient dense, repliez-la en sous-processus. Les lecteurs voient le flux d'ensemble, et ceux qui ont besoin du détail peuvent le déplier.
Gardez les pools à l'horizontale et les lanes clairement nommées. La convention de la plupart des outils est un flux de gauche à droite avec des pools horizontaux. Une orientation cohérente rend les diagrammes faciles à parcourir.
Reliez BPMN à vos procédures opérationnelles standard. Le diagramme BPMN montre le flux. La procédure contient les règles de gestion, les noms des outils et le traitement des cas limites. Reliez-les explicitement pour qu'aucun des deux documents ne reste isolé.
Validez par l'exécution, pas seulement par la relecture. Si votre plateforme BPM peut exécuter le diagramme, lancez-le sur des données de test. Les erreurs d'un diagramme BPMN qui ne sont détectées qu'en relecture avec les parties prenantes coûtent bien plus cher que celles repérées lors d'un test d'exécution.
La place de BPMN dans la boîte à outils des processus
BPMN ne remplace ni la cartographie des processus métier, ni la cartographie de la chaîne de valeur, ni les pratiques de gestion de la qualité totale. Il les complète. Vous pouvez utiliser un SIPOC pour définir le périmètre, une cartographie des processus pour réunir les parties prenantes autour d'une vision commune, puis BPMN lorsque vous êtes prêt à automatiser ou à transmettre une spécification à une équipe d'ingénierie.
La notation ne vaut que par la réflexion sur le processus qui la précède. Commencez par comprendre le processus à travers des échanges et les procédures opérationnelles standard. Utilisez ensuite BPMN pour rendre cette compréhension précise, partageable et exécutable.
