Diagramme des affinités : comment organiser des idées (étapes + exemples)

Diagramme des affinités : des cartes d'observation éparses se regroupent en ensembles naturels à travers une loupe de regroupement.

Turn this article into takeaways for your work.

Each assistant summarizes the article only for you and suggests best practices for your work.

Un diagramme des affinités prend un tas d'idées, de plaintes ou d'observations brutes et les range en groupes cohérents selon leurs liens naturels. C'est l'un de ces outils qui paraît presque trop simple sur le papier, mais qui change durablement la façon dont les équipes abordent les problèmes.

Qu'est-ce qu'un diagramme des affinités ?

Un diagramme des affinités est une méthode de groupe structurée qui permet d'organiser de grands volumes de données qualitatives, d'idées ou d'observations en ensembles fondés sur leurs liens naturels, et de révéler des schémas qui resteraient invisibles dans une liste non organisée.

Il fait partie des sept outils de management et de planification, un ensemble codifié par la Japanese Union of Scientists and Engineers (JUSE) dans les années 1970, avec des outils comme le diagramme des relations et le diagramme en arbre. La méthode vient de Jiro Kawakita, un anthropologue japonais qui l'a mise au point dans les années 1960 pour traiter des données de terrain, d'où son autre nom : la méthode KJ.

Le principe est simple : chaque idée ou donnée figure sur sa propre carte ou note adhésive. L'équipe répartit ces cartes en silence dans des groupes, puis nomme chaque groupe d'après ce que ses éléments ont en commun. Le résultat est une carte visuelle de thèmes, et non une liste hiérarchisée ni un diagramme d'Ishikawa dont la structure de causes serait prédéfinie. Vous découvrez la structure à partir des données, vous ne l'imposez pas.

Chiffres clés

  • Le diagramme des affinités est l'un des sept outils de management et de planification (7 MP) normalisés par la JUSE et publiés en 1979 dans l'ouvrage « Seven New Quality Tools for Managers and Staff », traduit en anglais en 1983. (Source : JUSE / ASQ Quality Resources)
  • Jiro Kawakita a mis au point la méthode KJ dans les années 1960 pour organiser des données ethnographiques de terrain, ce qui en fait l'une des toutes premières méthodes formalisées de synthèse de données qualitatives. (Source : ASQ, « What is an Affinity Diagram? »)
  • L'ASQ cite le diagramme des affinités en premier parmi les sept outils de management et de planification, généralement appliqué à la toute première étape de la résolution de problèmes, quand les données sont encore non structurées et les catégories inconnues.

Quand utiliser un diagramme des affinités

Toutes les situations n'appellent pas cet outil. Il donne le meilleur de lui-même dans les cas suivants :

  • Vous disposez d'un grand ensemble non structuré d'idées ou de données (en général 20 éléments ou plus) à organiser avant d'aller plus loin dans l'analyse.
  • L'équipe ne sait pas encore quelles catégories existent. Si vous connaissez déjà les rubriques, une simple liste va plus vite.
  • Vous voulez faire émerger un consensus sans qu'une seule personne impose la structure. L'étape de tri silencieux est voulue : elle limite l'effet d'ancrage sur la première voix qui s'exprime dans la salle.
  • Vous êtes au début d'une analyse des causes racines et devez organiser des plaintes ou des symptômes avant de construire un diagramme d'Ishikawa.
  • Vous avez mené une séance de voix du client et disposez de pages de verbatims clients à structurer.
  • Votre équipe n'est pas d'accord sur les priorités et il vous faut une vision partagée avant de passer aux solutions.

Il est moins utile lorsque votre ensemble de données est restreint (moins de 15 éléments), quand les catégories sont évidentes ou quand il vous faut un outil qui montre des relations de cause à effet. Dans ces cas, un diagramme d'Ishikawa ou la méthode des 5 Pourquoi convient mieux.

Comment créer un diagramme des affinités

Le processus prend de 45 minutes à deux heures selon le volume de données. De cinq à huit participants, c'est la fourchette pratique. En dessous, vous manquez de diversité de points de vue entre fonctions ; au-dessus, l'étape de tri silencieux devient chaotique.

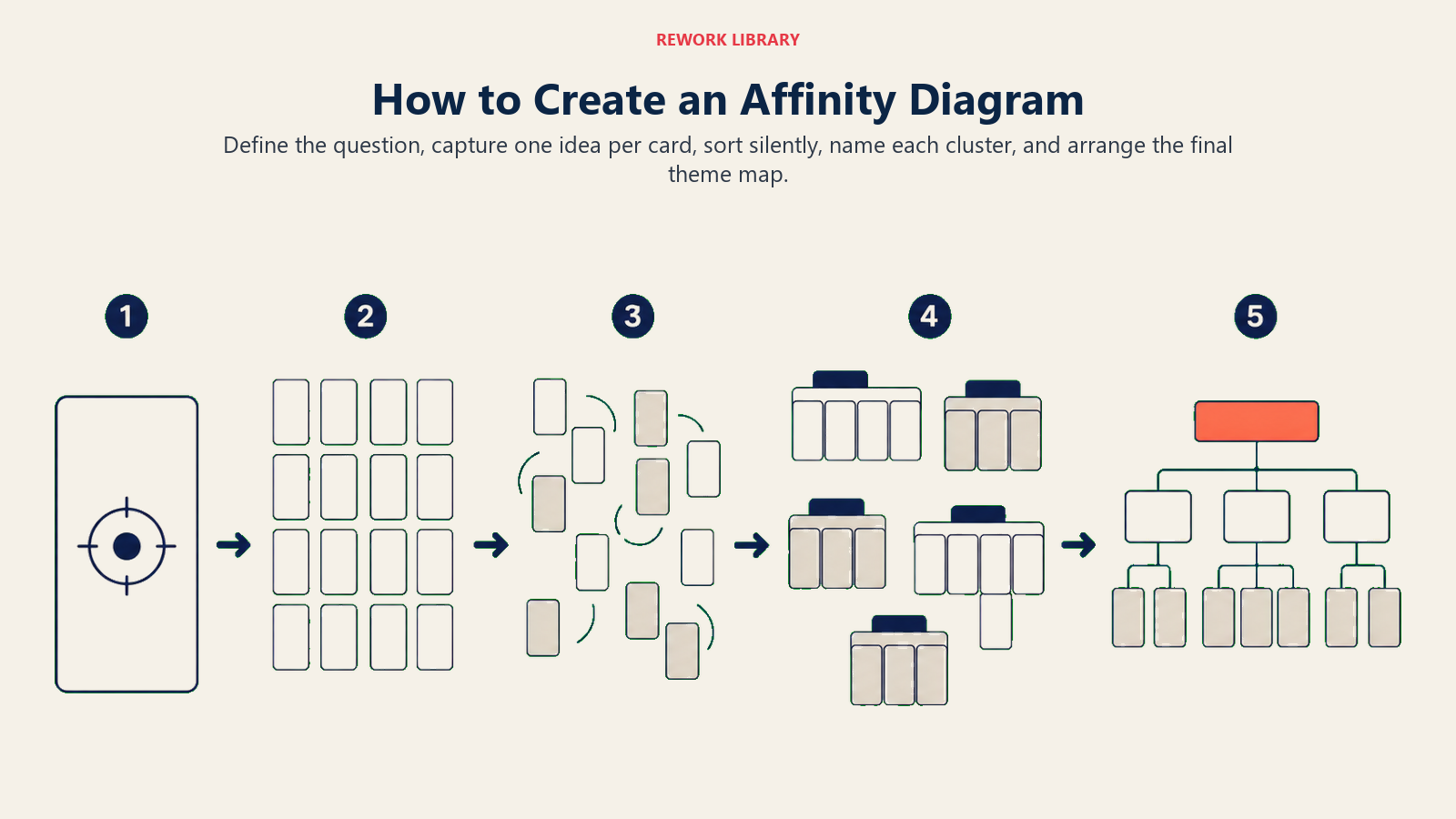

Les cinq étapes de création d'un diagramme des affinités, de la question de départ à la carte des groupes nommés.

Étape 1 : définir la question ou le problème

Écrivez une question de départ claire en haut de l'espace de travail. Par exemple : « Quels obstacles les clients rencontrent-ils pendant l'onboarding ? » ou « Pourquoi les défauts augmentent-ils à l'étape de contrôle final ? » La question garde la réflexion centrée sur le sujet et vous donne un filtre quand quelqu'un ajoute une carte qui relève d'une autre discussion.

Étape 2 : générer des idées sur des cartes individuelles

Chaque participant écrit une idée, une observation ou une donnée par carte. Des notes adhésives physiques sur un tableau blanc comme des cartes virtuelles dans un outil collaboratif conviennent. Visez un langage concret et précis : « l'e-mail de confirmation de commande arrive avec 20 minutes de retard » est plus utile que « les e-mails sont lents ».

N'évaluez rien à ce stade. Écrivez tout, même ce qui paraît évident ou redondant. Le volume compte ici, car l'étape de regroupement fera le tri entre signal et bruit.

Étape 3 : répartir les cartes en silence dans des groupes

Affichez toutes les cartes sur le mur et demandez aux participants de les déplacer vers des groupes sans parler. Le silence n'est pas un gadget. Il empêche l'ancrage précoce, celui où la première personne qui parle oriente la réflexion de tous les autres. Si quelqu'un déplace une carte que vous venez de placer, laissez-le faire. Remettez-la à sa place si vous n'êtes pas d'accord. Un va-et-vient répété sur une même carte est une donnée utile : il signifie généralement que l'idée relève de deux groupes, ce qui constitue en soi un schéma à noter.

Continuez le tri jusqu'à ce que les déplacements ralentissent. La plupart des équipes parviennent à un accord approximatif en 10 à 20 minutes.

Étape 4 : nommer chaque groupe

Une fois les groupes stabilisés, l'équipe donne un nom à chacun. Le nom doit saisir l'essentiel de ce que les cartes ont en commun, et pas seulement reprendre le mot le plus fréquent du groupe. « Retards de communication » est plus utile que « e-mails » si le groupe contient des retours sur des e-mails tardifs, des messages Slack manqués et des appels sans réponse. Un bon nom de groupe devient souvent la formulation d'un énoncé de problème ou d'une hypothèse d'amélioration ultérieurs.

Si une carte relève vraiment de deux groupes, vous pouvez la copier. Si elle ne rentre nulle part, créez un groupe « divers » d'une seule carte et revenez dessus une fois les groupes principaux fixés.

Étape 5 : dessiner le diagramme des affinités

Disposez les groupes nommés sur une surface propre, physique ou numérique. Tracez un contour autour de chaque groupe et inscrivez son nom en haut. Si vous le souhaitez, reliez par des traits les groupes qui sont liés entre eux. Le diagramme terminé est votre représentation commune du problème. Prenez-le en photo ou exportez-le, puis servez-vous-en comme point de départ de l'outil suivant de votre démarche.

Exemples de diagramme des affinités

Ces exemples montrent comment la cartographie par affinités transforme des observations non structurées en thèmes sur lesquels les équipes peuvent s'appuyer pour décider et agir.

Exemples de diagramme des affinités pour des rétrospectives, des études clients, des analyses de défauts et de la découverte produit.

Cas d'usage Mise en pratique Utilisation du résultat
Rétrospective de sprint L'équipe écrit une observation par carte (ce qui a bien marché, ce qui a moins bien marché, ce qui reste flou). Les cartes se regroupent en thèmes comme « lacunes de communication » et « besoins mal définis ». Actions de la rétrospective, hiérarchisées selon la taille des thèmes
Analyse de la voix du client 80 verbatims d'entretiens clients reportés sur des cartes. Le tri silencieux fait ressortir les principaux thèmes : « onboarding confus », « transparence des prix », « intégrations manquantes ». Données d'entrée CTQ pour une analyse avec le modèle de Kano
Brainstorming sur les causes racines L'équipe génère les causes possibles d'une flambée de défauts. Les cartes se regroupent en « équipements », « processus », « formation » et « matières ». Point de départ d'un diagramme d'Ishikawa ou d'une séance de 5 Pourquoi
Découverte produit L'équipe de design organise 120 observations de recherche utilisateur issues de tests d'utilisabilité. Les groupes font apparaître trois modèles mentaux d'utilisateurs distincts. Principes de design et structure de navigation

Le cas de la rétrospective mérite d'être développé. Beaucoup d'équipes mènent leurs rétrospectives comme une liste libre, qui produit 40 éléments que personne n'a l'énergie de hiérarchiser. En commençant par un exercice d'affinités, l'équipe vote sur des thèmes et non sur des cartes isolées, ce qui ramène la liste à 5-7 axes d'action et garde la discussion concentrée.

Diagramme des affinités et autres outils

La comparaison compte, car chaque outil structure l'ambiguïté à sa manière : le bon choix dépend de ce que vous cherchez, découvrir des thèmes, remonter à des causes ou développer des idées.

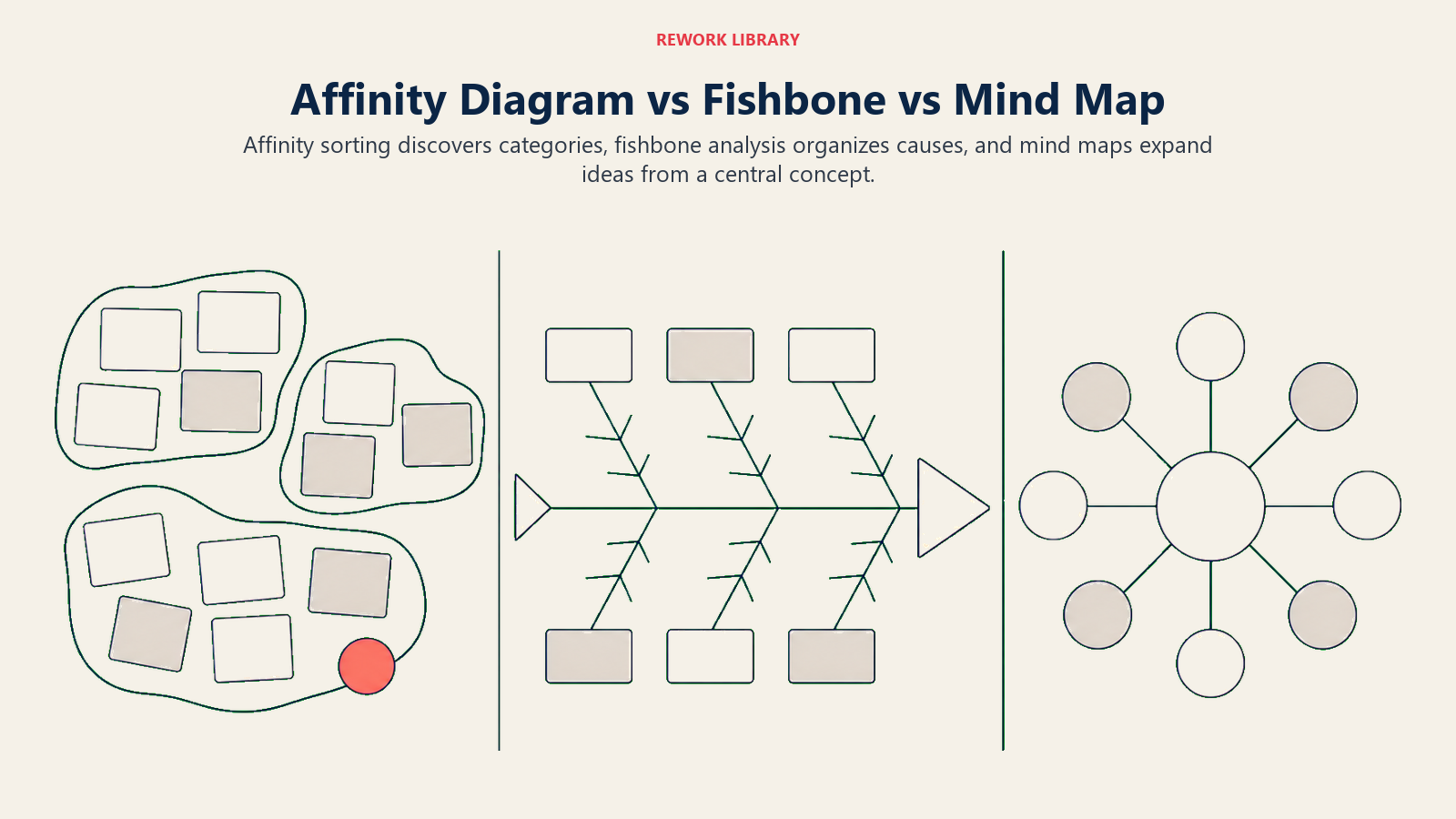

Diagramme des affinités, diagramme d'Ishikawa et carte mentale présentés comme trois structures d'analyse différentes.

Outil Fonction Idéal pour Différence clé avec le diagramme des affinités
Diagramme des affinités Regroupe les idées selon leurs liens naturels, découverts par le tri Organisation en phase initiale quand les catégories sont inconnues Inductif : la structure émerge des données
Diagramme d'Ishikawa Relie des causes à un effet à l'aide de branches prédéfinies (personnes, processus, équipement, etc.) Analyse des causes racines d'un effet connu Déductif : la structure est imposée avant de commencer
Carte mentale Fait rayonner les idées à partir d'un concept central, généralement construite par une personne ou un animateur Brainstorming, prise de notes, planification Hiérarchique et conduite par l'animateur, contre un tri à plat mené par le groupe

En pratique : utilisez un diagramme des affinités pour découvrir vos catégories, puis un diagramme d'Ishikawa pour structurer l'analyse au sein de l'une d'elles. Les deux outils se succèdent, ils ne sont pas concurrents.

Erreurs courantes

Commencer avec des catégories déjà écrites. Si vous inscrivez « personnes, processus, technologie » au tableau avant que les participants trient leurs cartes, vous transformez le diagramme des affinités en exercice de classement dans des rubriques décidées d'avance. L'intérêt de la méthode est que les groupes émergent des données.

Laisser une personne dominer le tri. L'étape de tri silencieux existe pour l'éviter. Si quelqu'un continue d'expliquer ses déplacements à voix haute, l'animateur doit le réorienter avec tact : d'abord trier, puis discuter des schémas une fois les groupes stabilisés.

Des groupes trop larges. Un groupe intitulé « problèmes de processus » qui contient 30 cartes n'est pas utile. Découpez-le en sous-groupes. La plupart des équipes s'arrêtent trop tôt. Poussez vers la précision dans les noms de groupes jusqu'à ce que chacun soit assez étroit pour qu'on puisse agir.

Sauter l'étape de nommage. Des groupes sans nom laissent l'interprétation à celui qui lira le diagramme ensuite. Les noms créent un sens partagé. Si l'équipe ne parvient pas à s'accorder sur un nom, c'est le signe que le groupe doit être scindé.

En faire un exercice ponctuel. Les diagrammes des affinités servent au début d'un cycle de résolution de problème. Mais si vous refaites l'exercice six mois plus tard avec de nouvelles données, vous constaterez souvent que vos anciennes catégories ne tiennent plus, ce qui en dit long sur l'évolution du problème.

Bonnes pratiques

Limitez les séances à huit participants. Au-delà, le tri silencieux devient plus difficile à gérer et des sous-groupes se forment, ce qui nuit à la vision commune que vous construisez.

Bonnes pratiques du diagramme des affinités : une boîte à outils d'animation avec minuteur, notes et jetons de participants.

Utilisez du matériel physique quand c'est possible. Déplacer une note adhésive de ses mains mobilise la réflexion autrement que de faire glisser une carte à l'écran. Pour les équipes à distance, les tableaux blancs virtuels fonctionnent bien, mais prévoyez du temps supplémentaire pour la prise en main technique.

Briefez les participants avant la séance. Expliquez la règle du tri silencieux, l'objectif de la question et l'usage qui sera fait du résultat. Un briefing de cinq minutes évite le « attendez, pourquoi on ne parle pas ? » en pleine séance.

Fixez une limite de temps pour le tri. Un tri sans limite s'éternise. Annoncez au groupe qu'il dispose de 15 minutes. Une légère pression du temps maintient le rythme et évite de sur-analyser l'emplacement de chaque carte.

Associez-le aux 7 outils de la qualité ou à la résolution de problèmes A3. Le diagramme des affinités produit un panorama de thèmes. Ces thèmes demandent une analyse structurée pour passer de l'observation à la solution. L'associer à un A3, à un diagramme d'Ishikawa ou aux 5 Pourquoi comble cet écart.

Questions fréquentes sur le diagramme des affinités

De combien de participants une séance de diagramme des affinités a-t-elle besoin ?

De cinq à huit, c'est la fourchette pratique. Il faut assez de points de vue pour faire émerger des idées qu'une seule personne manquerait, mais pas tant que le tri silencieux devienne ingérable. Pour un problème plus simple avec un petit ensemble de données, trois à quatre participants peuvent suffire.

Peut-on mener un diagramme des affinités à distance ?

Oui. Les tableaux blancs virtuels comme Miro ou FigJam reproduisent bien le principe du tri de cartes. Le principal ajustement : couper le micro de tout le monde pendant l'étape de tri silencieux et convenir à l'avance qu'il est permis de déplacer la carte d'un autre. La friction sociale qui ralentit les équipes à distance dans la discussion joue ici en faveur de la méthode, car les participants trient plus posément quand ils ne peuvent pas expliquer leurs déplacements en direct.

Quelle est la différence entre diagramme des affinités et cartographie par affinités ?

Les deux termes s'emploient indifféremment. La « cartographie par affinités » est plus courante en recherche UX et en design ; « diagramme des affinités » est le terme utilisé en management de la qualité et dans la méthode des sept outils de management et de planification. Le principe est le même.

Combien de temps dure une séance de diagramme des affinités ?

Pour un ensemble de 20 à 40 cartes, prévoyez 60 à 90 minutes : 15 minutes pour la génération d'idées, 15 à 20 minutes pour le tri silencieux, 20 minutes pour le nommage des groupes et 15 minutes de discussion et de suites à donner. Des ensembles plus volumineux, comme 80 cartes ou plus issues d'un lot de recherche client, peuvent demander deux à trois heures.

Quand utiliser plutôt un diagramme d'Ishikawa ?

Utilisez un diagramme d'Ishikawa lorsque vous connaissez déjà l'effet que vous analysez et que vous voulez explorer systématiquement ses causes à l'aide de catégories prédéfinies (personnes, processus, équipement, environnement, mesure, matières). Utilisez un diagramme des affinités quand vous ne savez pas encore quelles sont vos catégories et que vous voulez les laisser émerger des données.


La vraie valeur du diagramme des affinités n'est pas la jolie carte de groupes obtenue à la fin. C'est la compréhension commune que l'équipe construit en triant ensemble. Quand cinq personnes déplacent des cartes en silence et aboutissent à des groupes proches, elles ont trouvé un consensus sans les jeux politiques du débat ouvert. C'est un point de départ plus rapide et plus honnête pour n'importe quel projet d'amélioration.

Servez-vous du diagramme comme d'une entrée, pas d'une finalité. Une fois vos thèmes nommés, le travail d'analyse des causes racines, de hiérarchisation et de refonte du processus peut commencer avec une vision du problème que toute l'équipe a construite ensemble.
