Diagrama de espagueti: cómo mapear y reducir el movimiento innecesario

Pregunte a quien dirige un turno cuánto camina su gente en un día y recibirá un encogimiento de hombros. Pregúntele a un diagrama de espagueti y le dibuja la respuesta: una maraña de líneas cruzadas sobre un plano, que da vueltas sobre sí misma y se parece de forma asombrosa a un plato de fideos. Esa maraña es todo el valor de la herramienta. No describe el proceso que alguien diseñó. Muestra el que la gente realmente ejecuta.

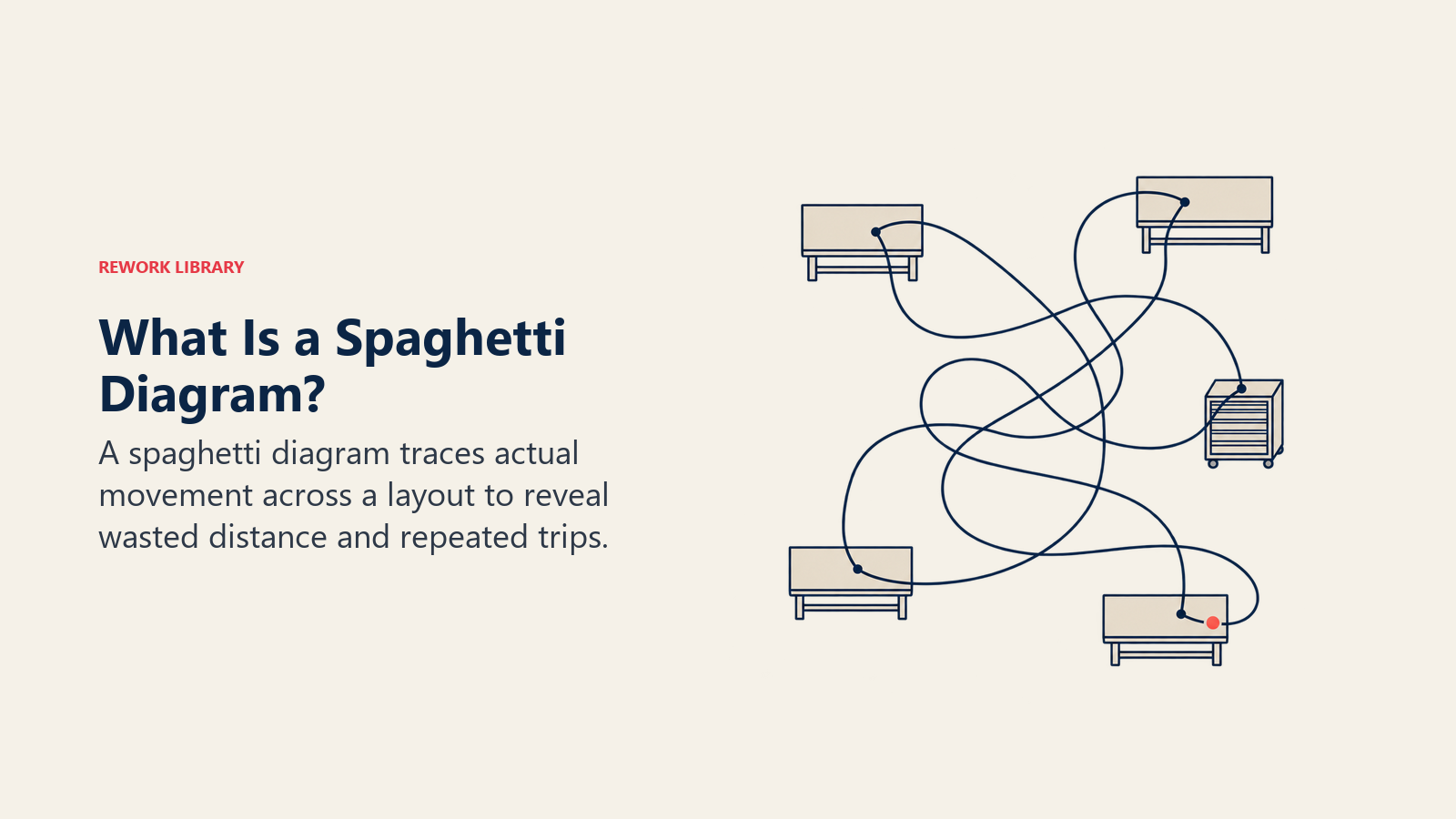

Un diagrama de espagueti es un trazo del movimiento real, superpuesto sobre un plano a escala, dibujado mientras alguien o algo se mueve por él. El Lean Enterprise Institute lo define con sencillez como "un diagrama del camino que sigue un producto al recorrer los pasos de un flujo de valor", y señala que en una instalación típica la ruta "a menudo parece un plato de espagueti" (Lean Enterprise Institute). Haga el mismo ejercicio alrededor de una persona en lugar de un producto y obtendrá la misma maraña por otra razón. En ambos casos, la distancia y los traspasos dejan de ser una impresión y se convierten en una línea en el papel que se puede medir con una regla.

Eso es lo único en lo que esta herramienta es excepcionalmente buena. Un mapa de procesos le dice qué ocurre. Un diagrama de espagueti le dice dónde ocurre y qué tan separados están esos lugares, lo que convierte "aquí se camina mucho sin necesidad" de una queja en un número sobre el cual un supervisor puede actuar esta misma semana.

Datos clave: diagramas de espagueti

• El nombre describe exactamente cómo se ve el dibujo terminado: "un diagrama del camino que sigue un producto al recorrer los pasos de un flujo de valor" (Lean Enterprise Institute).
• Un gráfico de espagueti del trabajo de ensamble en Thrustmaster of Texas encontró técnicos que caminaban 110 pasos cada uno por unidad, más de siete millas de caminata combinada, lo que se tradujo en casi 10 horas de tiempo desperdiciado por producto (Lean Enterprise Institute, 2016).
• En un hospital japonés de cuidados agudos, las enfermeras caminaron en promedio 6.18 km en turnos largos de 12 horas diurnos y 4.76 km en turnos nocturnos a lo largo de 14 salas, y el tipo de sala y el volumen de llamadas de enfermería explicaron las mayores diferencias (Journal of Nursing Management, 2025).
• El mismo desperdicio aparece en una pantalla: los trabajadores de oficina alternan entre aplicaciones y ventanas unas 1,200 veces al día, lo que cuesta casi cuatro horas a la semana, cerca del 9% del tiempo de trabajo, en reorientarse después de cada cambio (Harvard Business Review, 2022).

Qué es un diagrama de espagueti y de dónde viene el nombre

Un diagrama de espagueti parte de un plano real, dibujado a escala, no esbozado de memoria. Un observador se coloca donde pueda ver el trabajo, observa cómo se mueve un sujeto y dibuja una sola línea continua cada vez que ese sujeto cambia de ubicación: de la estación de trabajo al estante, del estante al banco, del banco a la impresora, de la impresora de vuelta al escritorio. Cada tramo de la ruta se convierte en un segmento de línea. Al final de un turno, o incluso de una hora, los segmentos se superponen hasta formar la maraña reconocible que da nombre a la herramienta.

Nadie reclama el crédito de haber acuñado el nombre, y se ha mantenido porque dice exactamente cómo se ve el diagrama terminado cuando se hace con honestidad. Creció junto al estudio de tiempos y movimientos y el mapeo de procesos dentro de la práctica lean, y sobrevivió porque casi no requiere capacitación para leerse. Muestre a un supervisor un diagrama de espagueti de su propio departamento y no tendrá que explicar la metodología. El desorden habla por sí mismo.

Lo que no es: un diagrama de flujo, un mapa del flujo de valor ni una narración del proceso. Esas herramientas muestran secuencia y lógica. Un diagrama de espagueti muestra geografía. Responde una pregunta con una claridad poco común: dado el lugar donde realmente están las cosas y las personas, ¿qué tan lejos tiene que viajar el trabajo para realizarse? Es una pregunta más acotada que "cómo funciona este proceso", pero es una pregunta que las otras herramientas responden mal, porque un recuadro de un diagrama de flujo tiene el mismo tamaño en el papel, ya sea que los dos pasos que conecta estén a un metro de distancia o a tres edificios.

Desperdicio de movimiento frente a desperdicio de transporte: por qué la diferencia cambia lo que se dibuja

Antes de dibujar nada, decida qué está trazando. Un diagrama de espagueti puede mapear dos tipos distintos de desperdicio, y confundirlos produce un diagrama que responde la pregunta equivocada.

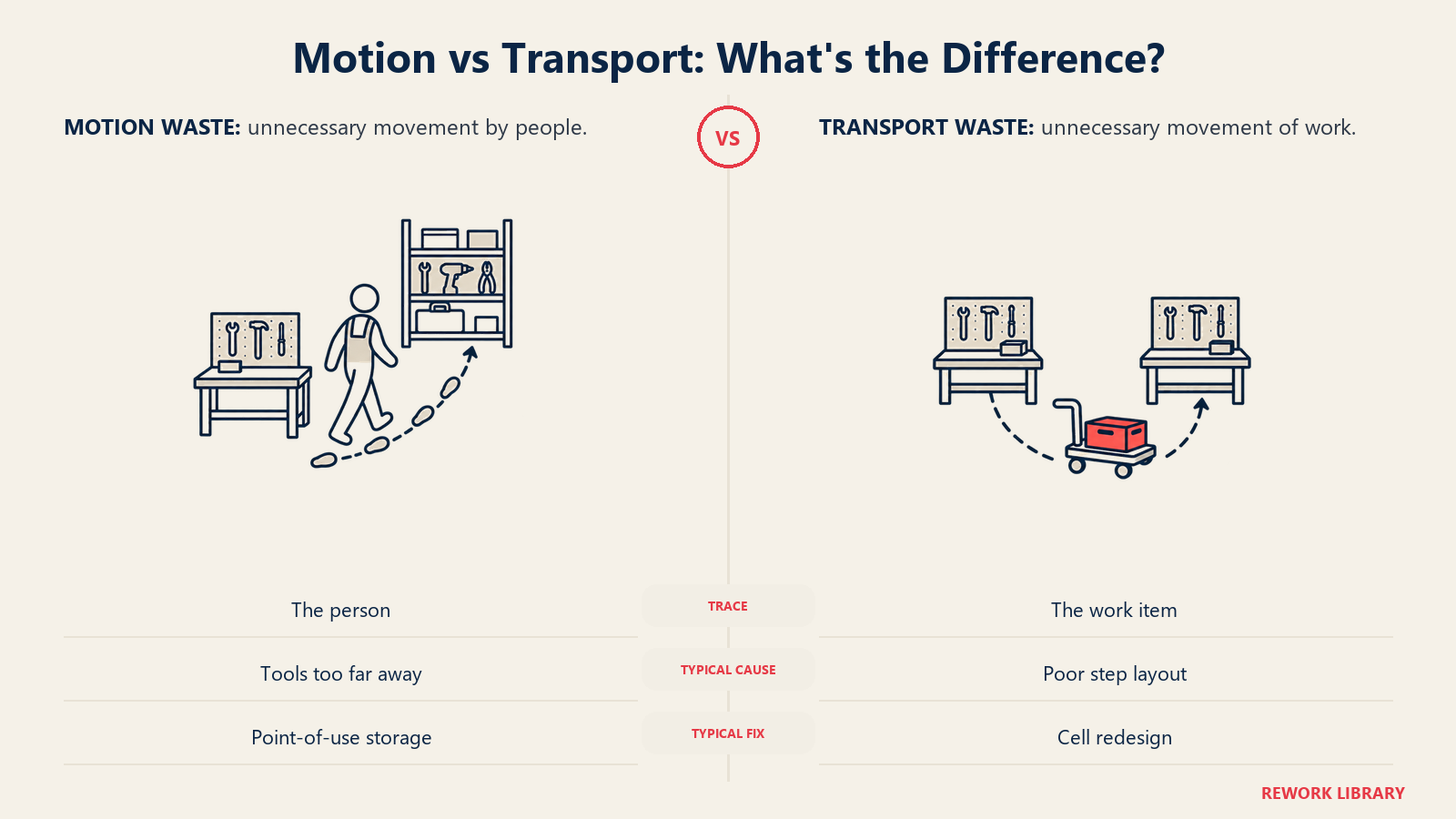

Los ocho desperdicios de lean separan ambos con precisión, y la distinción importa aquí más que en casi cualquier otro punto del conjunto de herramientas. Según se aplica el marco en muda, mura, muri, el movimiento es el desplazamiento innecesario de las personas, mientras que el transporte es el desplazamiento innecesario de materiales o de trabajo entre ubicaciones. Un diagrama de espagueti capta ambos, pero solo si elige uno y lo traza de forma consistente.

La distinción cambia lo que se dibuja. Trace los pies de un solo operador para el movimiento. Trace una sola unidad de trabajo, la pieza o el expediente, para el transporte. Mapear el equivocado produce un diagrama técnicamente exacto que aun así pasa por alto el desperdicio real. Un operador puede caminar de forma eficiente alrededor de una estación que sigue obligando al producto a recorrer una ruta terrible entre máquinas, y lo inverso es igual de común: una pieza recorre una ruta corta y sensata mientras la persona que la atiende gasta buena parte del turno caminando a buscar cosas que el diseño mantiene demasiado lejos.

Algunos procesos necesitan ambas vistas. Una celda de producción podría tener un diagrama de los pasos del operador y un segundo, dibujado por separado, del camino de la pieza entre máquinas. Superponer ambos en un solo dibujo suele volver ilegibles los dos. Es mejor producir dos diagramas limpios que uno confuso, y etiquetar cada uno con el sujeto que traza antes de que alguien más lo vea.

Cómo realizar un ejercicio de diagrama de espagueti

El método es lo bastante simple como para enseñarlo en la planta en cinco minutos. Lo que lo hace útil es la disciplina de observar lo real en lugar de reconstruirlo después de memoria.

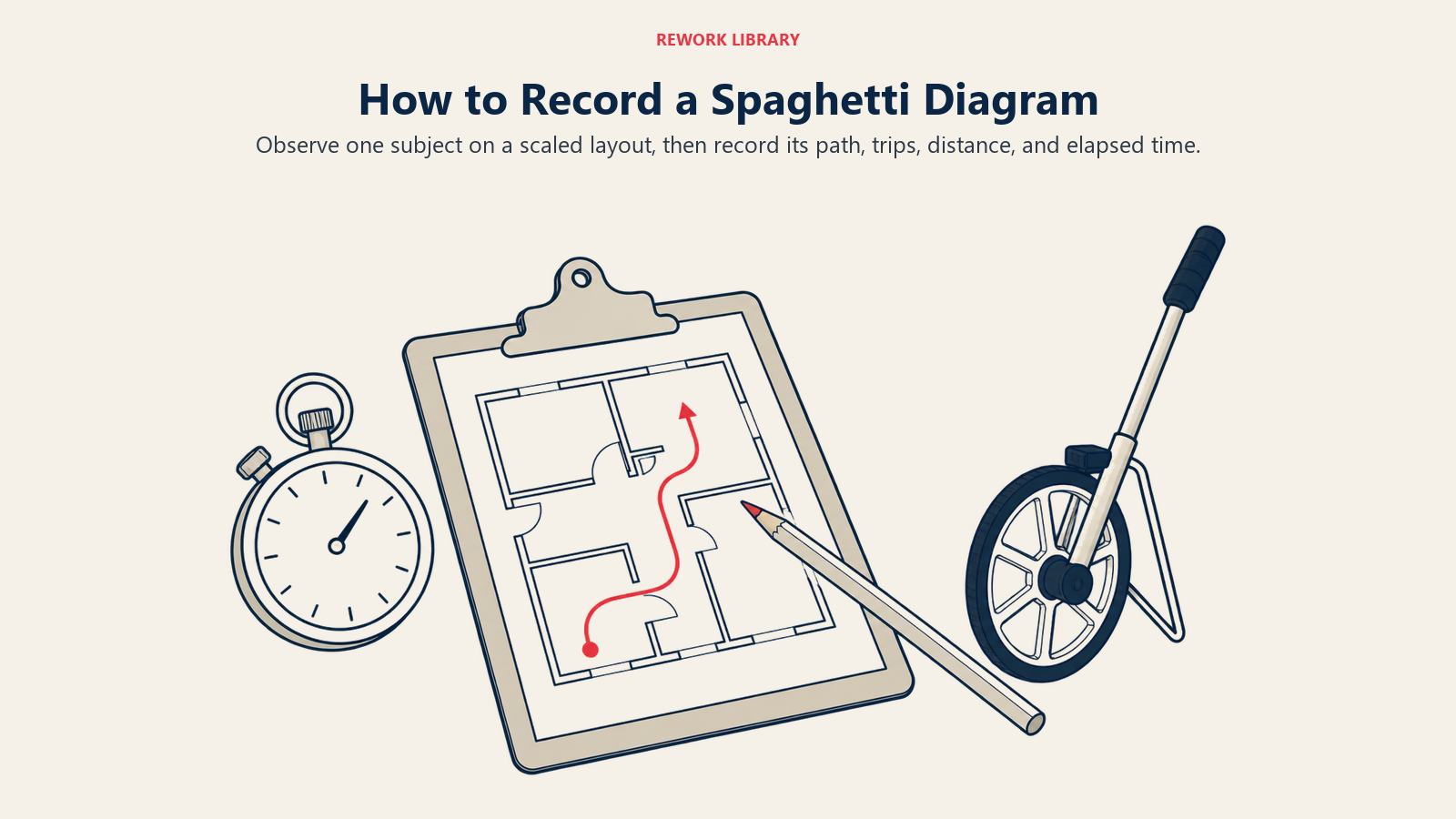

Qué llevar: un plano a escala impreso en una tablilla, o una tableta con una aplicación de dibujo abierta, un cronómetro o temporizador del teléfono, un bolígrafo de color distinto para cada sujeto si sigue a más de una persona o elemento, y una hoja de conteo sencilla para el número de viajes y sus motivos. Nada de esto requiere software especializado. Un lápiz y un plano producen un primer diagrama utilizable en menos de una hora.

Vale la pena llevar un registro de viajes junto con el propio dibujo, porque el diagrama le muestra la forma del desperdicio y el registro le da los números que justifican corregirlo.

Qué decirle al equipo antes de empezar: este es un estudio del diseño y del proceso, no de la persona. Ese enfoque importa tanto como el método. Un gemba walk funciona porque observa sin juzgar, y un diagrama de espagueti corre el mismo riesgo de parecer vigilancia si lo dibuja en silencio y explica después. Diga a las personas qué está haciendo, por qué lo hace y qué ocurrirá con lo que registre, antes de que el bolígrafo toque el papel. Un diagrama dibujado en secreto se lee como una inspección en cuanto alguien lo nota, y la confianza que cuesta dura más que lo que estaba intentando medir.

Cuantificar el desperdicio: convertir pasos en horas

La aritmética detrás de un diagrama de espagueti es simple, y esa simplicidad es el punto. Convierte una impresión visual en un número que el responsable del presupuesto puede sopesar frente al costo de una solución.

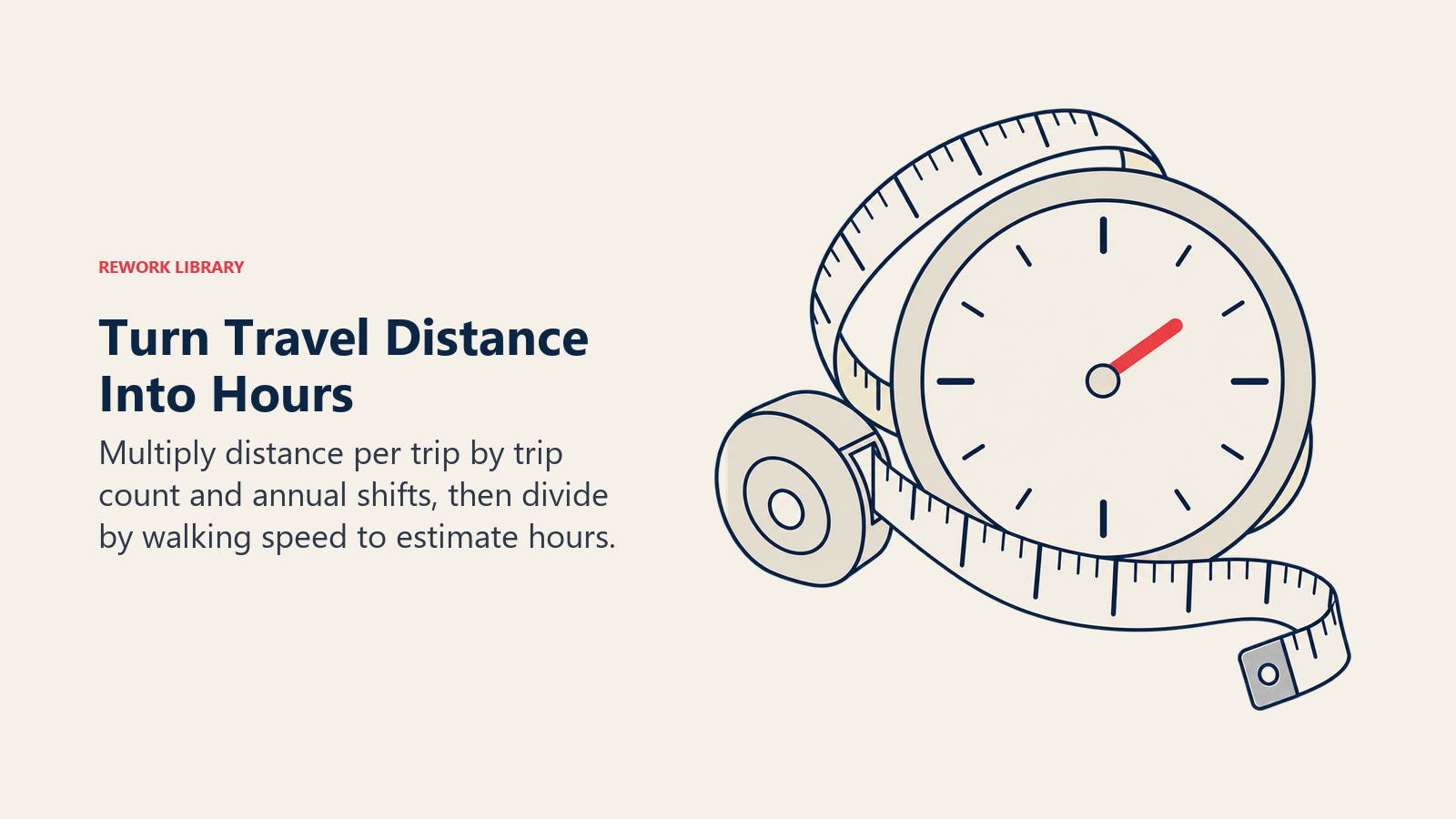

Distancia por viaje x viajes por turno x turnos por año = distancia total anual recorrida. Divida esa distancia entre un ritmo de caminata para obtener horas anuales, y multiplique el costo por hora del rol por esas horas para ver cuánto vale realmente el desperdicio.

La tabla siguiente es un ejemplo ilustrativo resuelto, no un caso de estudio reportado, construido para mostrar la mecánica del cálculo en una estación de embalaje donde una impresora de etiquetas compartida está al otro lado de la sala respecto al banco de embalaje.

Nadie aceleró el embalaje en ese ejemplo. Toda la ganancia vino de acortar el viaje, que es la misma lección que el mapeo del flujo de valor enseña sobre el tiempo de espera: rara vez el trabajo necesita hacerse más rápido, lo que necesita es acortar la distancia alrededor del trabajo.

Los casos reales tienden a ser más contundentes que la aritmética ilustrativa. En Thrustmaster of Texas, un fabricante de equipos de propulsión marina, un gráfico de espagueti del área de ensamble de propulsores de túnel encontró técnicos que daban 110 pasos cada uno por unidad, lo que sumaba más de siete millas de caminata combinada y, traducido a minutos, casi 10 horas de tiempo desperdiciado por producto (Lean Enterprise Institute, 2016). El equipo rediseñó el diseño del ensamble en torno al flujo que el diagrama dejó al descubierto y, en 18 meses, la planta alcanzó el 100% de entregas a tiempo con lo que el caso de estudio describe como reducciones significativas de costos.

La herramienta sigue en uso activo entre fabricantes que trabajan con la red del Manufacturing Extension Partnership de EE. UU. Un caso de 2025 en la instalación de Polycor en Indiana describe el tiempo dedicado a construir un diagrama de espagueti junto con un mapa digital del flujo de valor de su línea de productos más compleja, como parte de un esfuerzo más amplio de capacitación lean que contribuyó a un aumento de producción del 9.8% y a $265,000 adicionales de ingresos anuales previstos (NIST MEP, 2025). El diagrama no fue todo el programa en ninguno de los dos casos. Fue la observación que le dijo al equipo dónde invertir el esfuerzo de rediseño.

Diagrama de espagueti frente a mapa del flujo de valor, mapa de procesos y diagrama de carriles

Los equipos suelen recurrir a la herramienta equivocada porque estas cuatro se usan con laxitud como sinónimos. No lo son. Cada una muestra una dimensión distinta del mismo proceso, y cada una oculta lo que muestran las demás.

Estas herramientas se complementan más que compiten. Un diagrama de espagueti suele ser un ejercicio complementario, realizado en la misma visita a planta que una sesión de mapeo del flujo de valor, o dibujado justo después de que un ejercicio de mapeo de procesos de negocio o de carriles ya le haya dicho qué traspaso conviene examinar más de cerca. Solo un trazo a escala convierte "el traspaso al laboratorio es lento" en "el traspaso al laboratorio queda a 140 pies y un tramo de escaleras", que es un trabajo de reparación muy distinto al de una aprobación lenta que espera en la bandeja de entrada de alguien.

Dónde aparecen los diagramas de espagueti fuera de la fábrica

La herramienta se traslada bien porque la pregunta de fondo, qué tan lejos tiene que ir el trabajo, se aplica dondequiera que personas o materiales se muevan por un espacio definido.

El caso hospitalario es el ejemplo publicado más claro de la versión física fuera de la manufactura. El estudio de 2025 sobre la distancia caminada por las enfermeras en 14 salas de un hospital japonés de cuidados agudos encontró distancias promedio por turno de 4.17 km en turnos diurnos de 8 horas, 6.18 km en turnos largos diurnos de 12 horas y 4.76 km en turnos nocturnos de 12 horas, y tanto las salas de urgencias como un mayor volumen de llamadas de enfermería elevaron las distancias de forma significativa (Journal of Nursing Management, 2025). Un diagrama de espagueti de un solo turno hace visible ese mismo patrón a nivel de sala: qué almacén obliga a la caminata más larga, qué posiciones de cama quedan más lejos del puesto de enfermería y si el diseño o el patrón de llamadas es el factor más determinante.

El espagueti digital merece su propia explicación, porque el "diseño" es una pantalla y no un piso, y las estadísticas que lo describen no provienen de estudios de diagramas de espagueti en sí. Provienen de investigaciones que rastrean la frecuencia con que las personas se mueven entre aplicaciones, lo que mide la misma forma de desperdicio en un medio distinto. Un estudio que abarcó a 137 usuarios en 20 equipos de tres empresas Fortune 500 encontró que los trabajadores alternaban entre aplicaciones y sitios web unas 1,200 veces al día, a un costo de poco más de dos segundos por cambio, lo que suma casi cuatro horas a la semana, cerca del 9% del tiempo de trabajo, dedicadas a reorientarse después de cada cambio (Harvard Business Review, 2022). Un equipo del estudio, que operaba un proceso de cadena de suministro a través de 22 aplicaciones distintas, alternaba unas 350 veces por transacción, lo que significó que cada empleado cambiaba más de 3,600 veces en un solo día. Dibuje eso como diagrama y obtendrá la misma maraña que en una planta, solo que trazada entre ventanas en lugar de estaciones de trabajo. La solución toma prestada la misma lógica: consolidar las herramientas que viven en la misma "estación" del workflow en lugar de pedirle a una persona que siga caminando entre ellas.

Convertir el diagrama en un cambio

Un diagrama de espagueti que nunca conduce a un cambio es solo un dibujo interesante. El valor aparece en lo que usted haga con lo que señala.

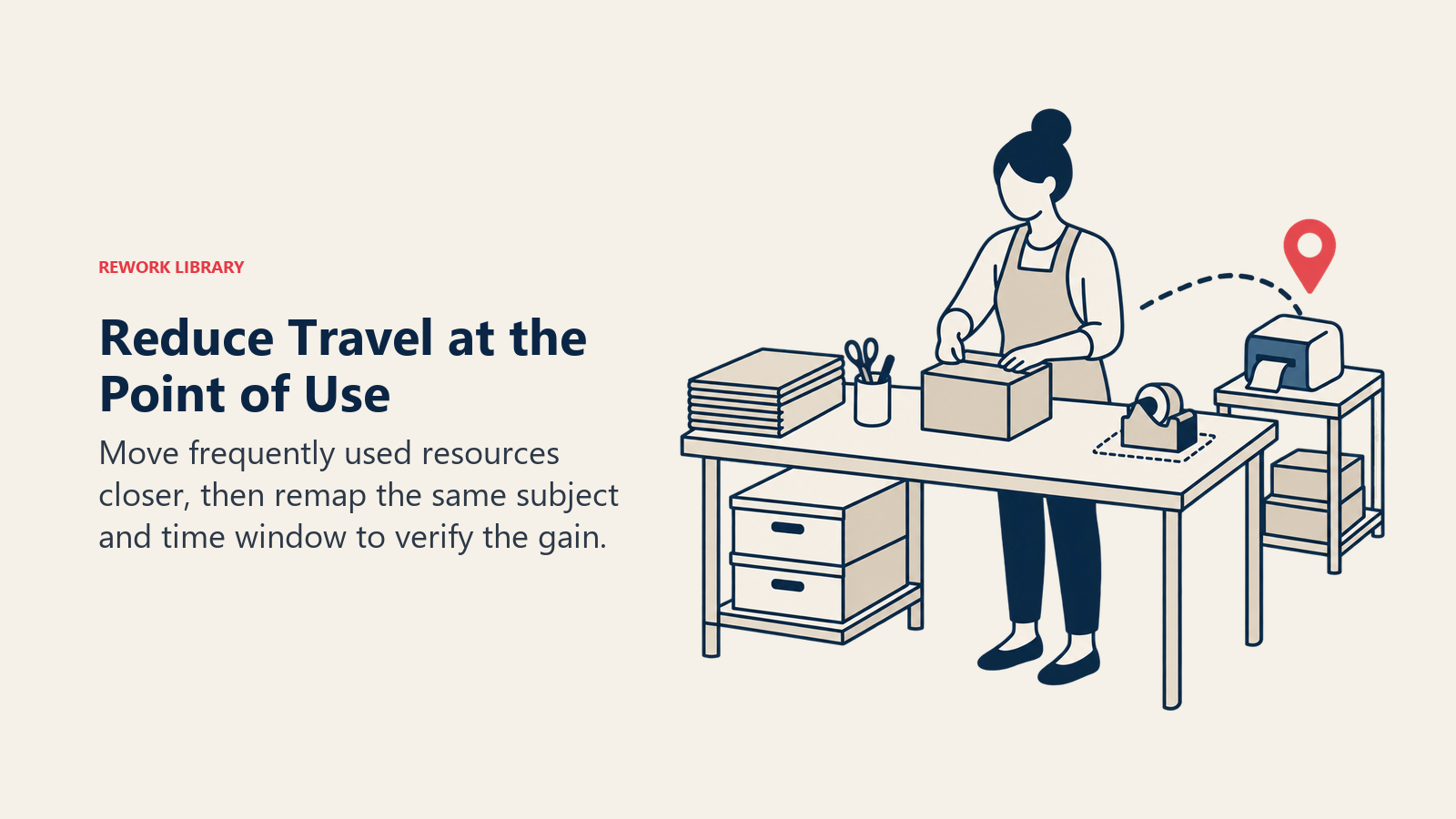

El rediseño de celdas y el almacenamiento en el punto de uso resuelven la mayor parte de lo que un diagrama centrado en el movimiento deja al descubierto. Un rol de water spider, un manejador interno que entrega materiales en una ruta fija para que los operadores nunca abandonen sus estaciones, es la respuesta estándar cuando el diagrama muestra desperdicio de transporte: traslada la caminata del operador que agrega valor a un rol creado para ello. Ese rol solo funciona con limpieza una vez que la celda misma está dispuesta para el flujo de una pieza, porque un diseño aún construido en torno a lotes grandes seguirá generando desvíos que ninguna ruta puede absorber por completo.

Las 5S importan aquí por una segunda razón además del tiempo de búsqueda. Le dan al rediseño un lugar donde vivir. Un camino recién acortado se degrada de nuevo en una maraña en cuestión de semanas si nada marca dónde pertenece la herramienta, el carro o la impresora reubicados, que es exactamente para lo que sirve el paso "ordenar" de las 5S.

El paso que los equipos omiten con más frecuencia es el nuevo mapeo de seguimiento. Vuelva a dibujar el diagrama después del cambio, con el mismo sujeto, la misma ventana de tiempo y el mismo método que usó la primera vez, y compare el número de viajes y la distancia directamente contra la línea base. Una vez confirmado que el nuevo camino se sostiene, escríbalo en el trabajo estandarizado para que el diseño y la secuencia sobrevivan a la rotación de personal, a un nuevo ingreso o a que alguien devuelva discretamente un carro a donde solía estar.

Errores comunes

Un diagrama de espagueti es difícil de dibujar mal, pero fácil de usar mal. Estos son los errores que aparecen con más frecuencia.

Ninguno de estos errores es difícil de evitar. Solo es fácil pasarlos por alto porque la herramienta parece demasiado simple como para necesitar disciplina. No necesita mucha, pero necesita esa.

Un diagrama de espagueti se gana su reputación como una de las herramientas más sencillas del kit lean porque casi no le pide nada a quien lo realiza: elegir un sujeto, observar cómo se mueve, dibujar la línea. Lo que exige, en cambio, es honestidad sobre lo que realmente ve y suficiente seguimiento para volver a dibujar la línea después de cambiar el diseño. Haga ambas cosas, y una maraña de fideos sobre un plano se convierte en un número concreto de horas al año que ya no hay que caminar.
